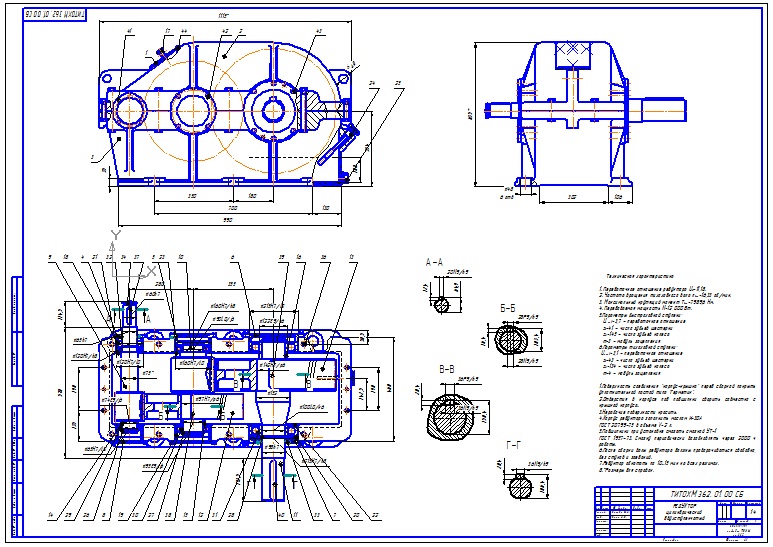

редуктор цилиндрический 2-ступенчатый
пояснительная записка и программы для расчета в MathCad

Техническая характеристика
1. Передаточное отношение редуктора U0=11,18.
2. Частота вращения тихоходного вала nвых=16,33 об/мин.
3. Максимальный крутящий момент Твых=7989,6 Нм.
4. Передоваемая мощность N=12 000 Вт.
5.Параметры быстроходной ступени:
Uцил1=3,7 - передаточное отношение
z1=41 - число зубьев шестерни
z2=145 - число зубьев колеса
m=3 - модуль зацепления
6.Параметры тихоходной ступени:
Uцил1=3,1 - передаточное отношение
z1=43 - число зубьев шестерни
z2=134 - число зубьев колеса
m=4 - модуль зацепления


Сообщить о проблеме
Дата
07.06.2011
Язык
Русский
Состав
сборочный чертеж, деталировка, спецификация, пояснительная записка, расчеты в MathCad
Софт
КОМПАС-3D 10 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
      • icon-Thumbs.db Thumbs.db
      • icon-Содержание.doc Содержание.doc
      • icon-валы.doc валы.doc
      • icon-введение.doc введение.doc
      • icon-заключение.doc заключение.doc
      • icon-исх даные.doc исх даные.doc
      • icon-кинемат расчет.doc кинемат расчет.doc
      • icon-клим пер.bmp клим пер.bmp
      • icon-колесоо.bmp колесоо.bmp
      • icon-масло.doc масло.doc
      • icon-подш.bmp подш.bmp
      • icon-подш.doc подш.doc
      • icon-рама.doc рама.doc
      • icon-список литературы.doc список литературы.doc
      • icon-Вал (БХ).xmcd Вал (БХ).xmcd
      • icon-Вал (промеж).xmcd Вал (промеж).xmcd
      • icon-Расчет быстроходной ступени.xmcd Расчет быстроходной ступени.xmcd
      • icon-Расчет тихоходной ступени.xmcd Расчет тихоходной ступени.xmcd
      • icon-клинорем передача.xmcd клинорем передача.xmcd
      • icon-подшипник БХ.xmcd подшипник БХ.xmcd
      • icon-подшипник ПРОМЕЖ.xmcd подшипник ПРОМЕЖ.xmcd
      • icon-подшипник ТХ.xmcd подшипник ТХ.xmcd
        • icon-редуктор.cdw редуктор.cdw
        • icon-спецификация1.cdw спецификация1.cdw
        • icon-спецификация2.cdw спецификация2.cdw
        • icon-спецификация3.cdw спецификация3.cdw
        • icon-картер.cdw картер.cdw
        • icon-вал ПРОМ.cdw вал ПРОМ.cdw
        • icon-вал ТХ.cdw вал ТХ.cdw
        • icon-колесо.cdw колесо.cdw
        • icon-крышка_подшип.cdw крышка_подшип.cdw
        • icon-маслоуказатель.cdw маслоуказатель.cdw
        • icon-привод.cdw привод.cdw
        • icon-спец4.cdw спец4.cdw
        • icon-спецификация11.cdw спецификация11.cdw
        • icon-спецификация21.cdw спецификация21.cdw
          • icon-спец.cdw спец.cdw
          • icon-спец4.cdw спец4.cdw
        • icon-1.cdw 1.cdw
        • icon-110.cdw 110.cdw
        • icon-210.cdw 210.cdw
        • icon-410№2.cdw 410№2.cdw
      • icon-Thumbs.db Thumbs.db
      • icon-вал БХ.cdw вал БХ.cdw
      • icon-колесо пром.cdw колесо пром.cdw
      • icon-крышка (доп).cdw крышка (доп).cdw
    • icon-Thumbs.db Thumbs.db
    • icon-схема валов.frw схема валов.frw
