3D Модель Одноступенчатый конический редуктор

334

6011

3D модель 3D Модель Одноступенчатый конический редуктор

Одноступенчатый конический редуктор выполнен с соблюдением стандартов.
Техническая характеристика редуктора:
1. Модуль зубчатых колес - 2.5 мм;
2. Число зубьев шестерни - 27;
3. Число зубьев колеса - 108;
4. Степень точности изготовления зубчатой передачи - 9-С;
5. Общее передаточное число редуктора - 4;
6. Вращающий момент на тихоходном валу - 103.3 Н*м;
7. Частота вращения тихоходного вала - 238.25 об/мин;
8. Коэффициент полезного действия - не менне 0.95;
9. Объем маслянной ванны - 2.46 дм .

3D Модели Конический одноступенчатый Редуктор

Автор

Harlam

Дата

11.06.2013

Язык

Русский

Состав

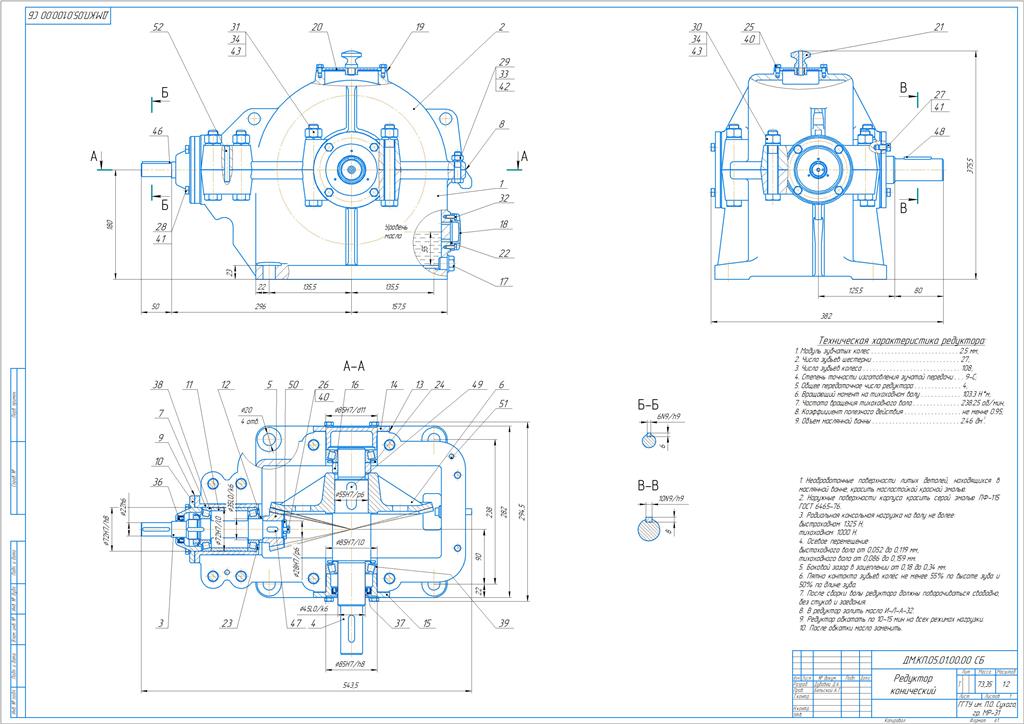

3D модель, Сборочный чертеж(СБ), Спецификация

Софт

Компас V13 SP2, CDW, M3D, SPW

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Редуктор
- Редуктор
  - Крышка смотрового отверстия.m3d
  - Крышка сквозная.a3d
  - Вал тихоходный.m3d
  - Втулка быстроходного вала 1.m3d
  - Маслоуказатель.m3d
  - Редуктор конический.stp
  - Подшипниковый узел быстроходного вала.a3d
  - Маслозашитное кольцо тихоходного вала.m3d
  - Редуктор конический.a3d
  - Прокладка крышки тихоходного вала.m3d
  - Глухая крышка тихоходного вала.m3d

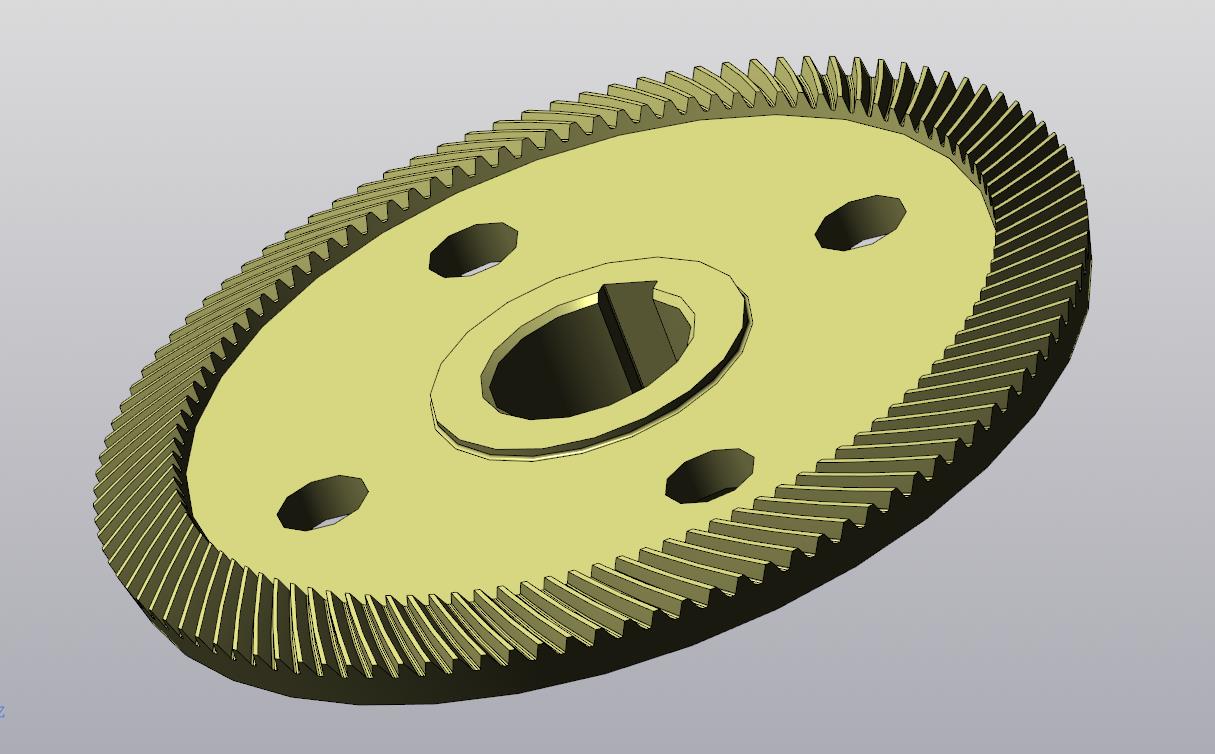

  - Колесо зубчатое коническое.m3d
  - Подшипниковый узел тихоходного вала.a3d
  - Уплотнительное кольцо маслоуказателя.m3d
  - Втулка быстроходного вала 2.m3d
  - Сквозная крышка тихоходного вала.m3d
  - Крышка редуктора.m3d
  - Корпус редуктора.m3d
  - Крышка быстроходного вала.m3d

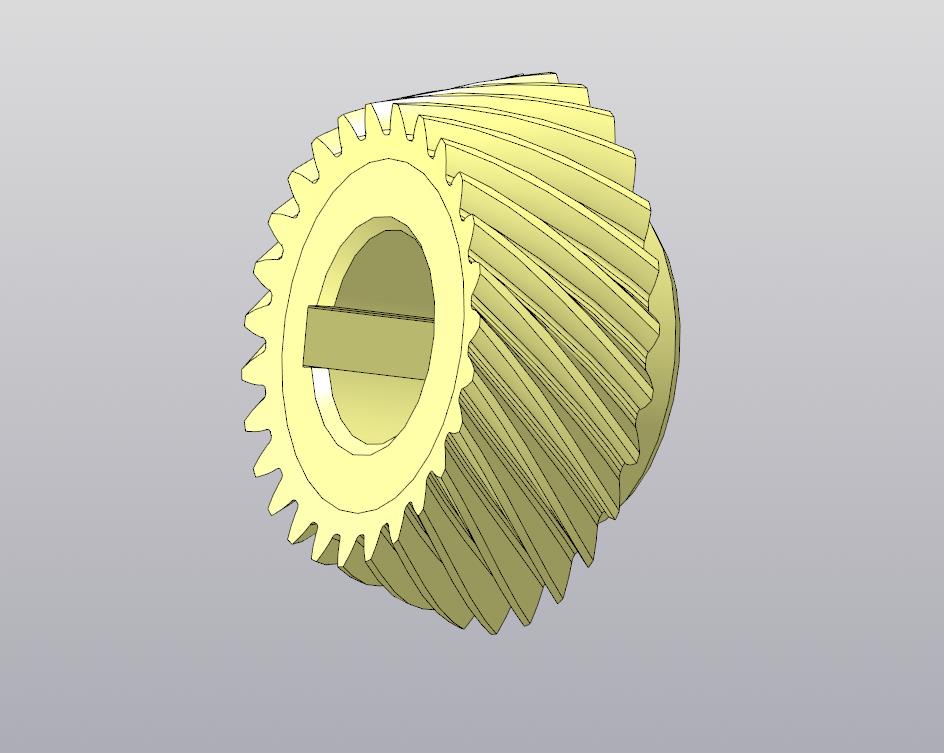

  - Шестерня коническая.m3d
  - Прокладка крышки редуктора.m3d
  - Прокладка крышки быстроходного вала.m3d
  - Отдушина.m3d
  - Стакан.m3d
  - Пробка.m3d
  - Вал быстроходный.m3d
  - Маслозащитное кольцо быстроходного вала.m3d
  - Прокладка крышки смотрового отверстия.m3d
  - Втулка тихоходного вала.m3d
- Редуктор конический Сборочный чертеж.cdw
- Редуктор конический Спецификация.spw
