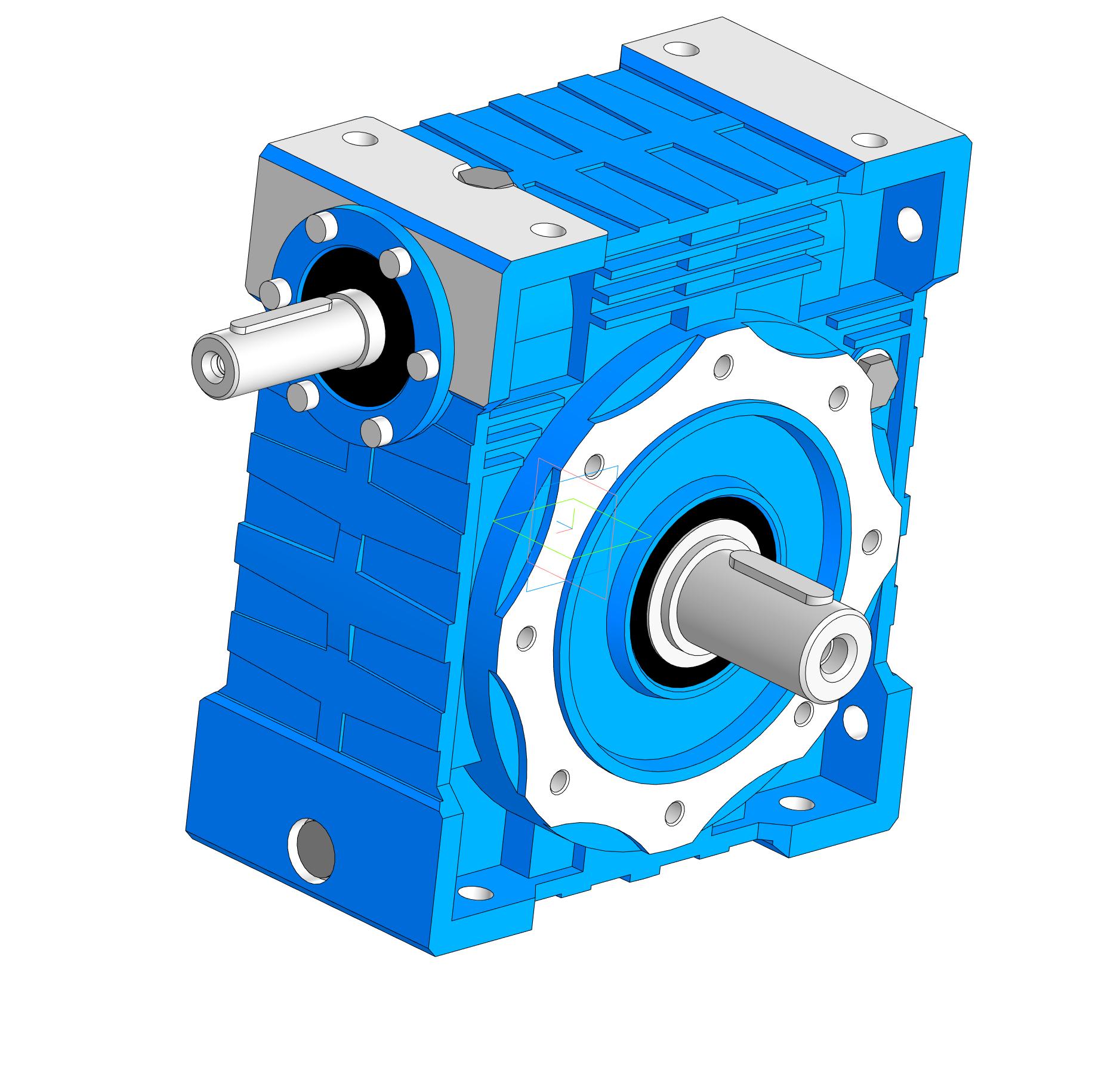

3D модель: Редуктор червячный NRV130 80

3D Модель состоит из 5-ти деталей: вал входной, вал выходной, вал выходной полый, корпус, фланец входного вала.
Все присоединительные размеры – с физической модели
Step 214, телами. Оригинал, без модернизации.
Тип передачи: Червячная
Количество ступеней передачи: Одноступенчатый
Расположение осей: Перекрестное
Передаточное отношение: 7.5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100;
Ном. крутящий момент на вых. валу, Н*м: 520 - 1400
Межосевое расстояние, мм: 130
Масса, кг 48
Частота вращения первичного вала, об/мин 500; 700; 900; 1400; 2800
