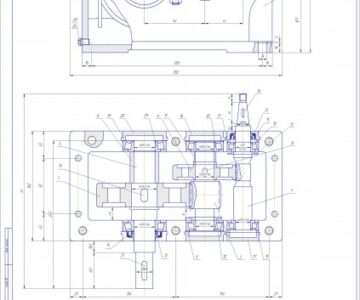

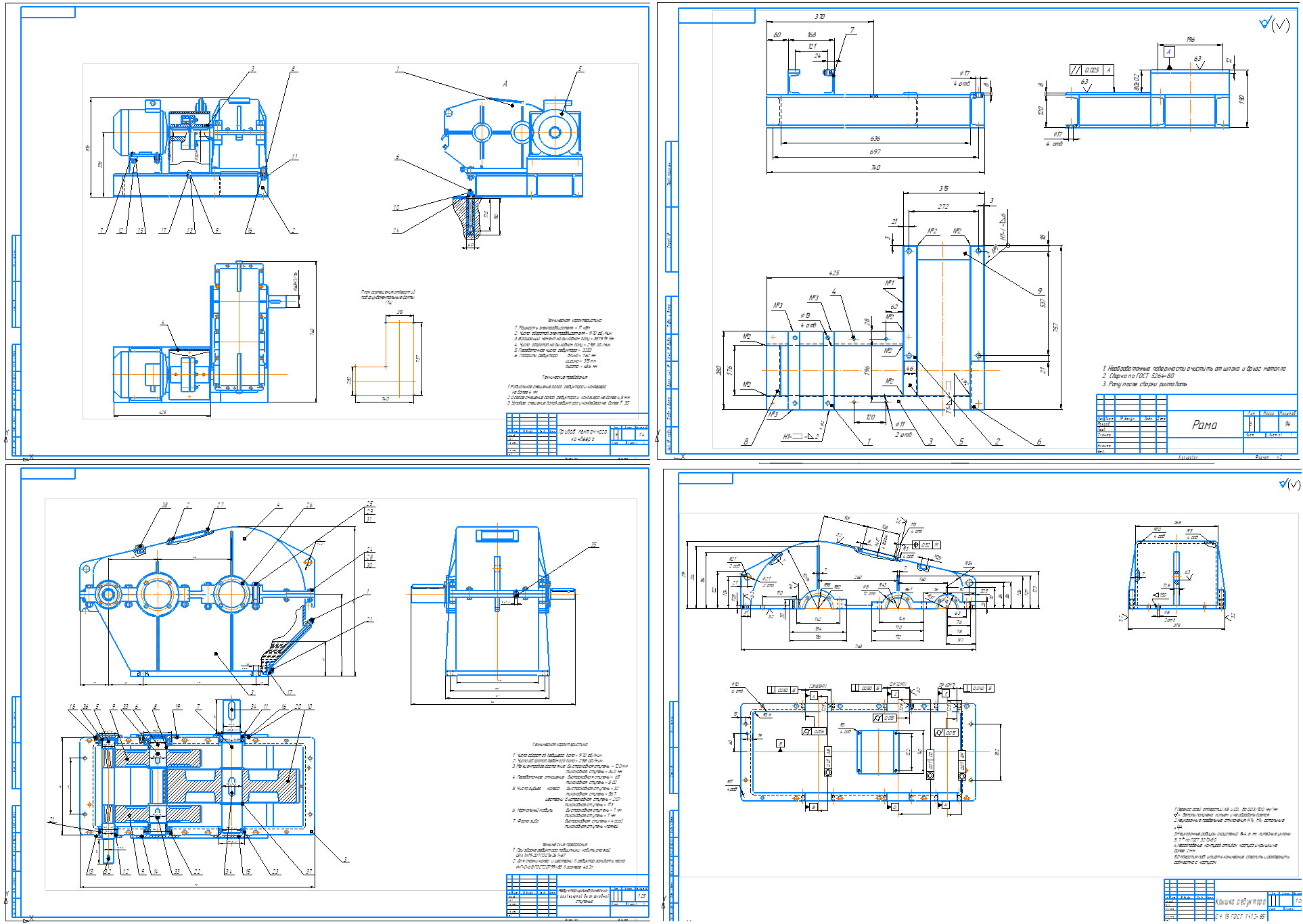

Чертежи: общий вид привода,рама, редуктор, крышка редуктора, колесо зубчатое, вал-шестерня быстроходный
Содержание
1 Задание для расчета 3
Введение 4
2 Кинематический расчет привода 5
2.1 Выбор электродвигателя. 5
2.2 Определение вращающих моментов на валах привода 5
2.3 Определение частот вращения валов привода 5
3 Расчёт зубчатых передач 6
3.1 Расчёт тихоходной цилиндрической прямозубой передачи 6
3.2 Расчёт быстроходной цилиндрической косозубой передачи 12
4 Расчёт валов 18
4.1 Предварительный расчет валов 18
4.2 Уточненный расчет валов 19
5 Подбор и расчет муфты 29
6 Выбор подшипников качения и их проверка 30
7 Подбор шпонок и проверка их на прочность 33
7.1 Выбор шпонок для тихоходного вала 33
7.2 Выбор шпонок для промежуточного вала 33
7.3 Выбор шпонок для быстроходного вала 34
8 Выбор посадок основных деталей редуктора 35
9 Смазка редуктора 36
10 Уплотнительные устройства 37
11 Сборка редуктора 38 Литература 39
Заключение 39
Техническая характеристика привода
1. Мощность электродвигателя - 11 кВт
2. Число оборотов электродвигателя - 970 об./мин.
3. Вращающий момент на выходном валу - 3575.19 Нм
4. Число оборотов на выходном валу - 29.8 об./мин.
5. Передаточное число редуктора - 32.53
6. Габариты редуктора: длина - 762 мм
ширина - 315 мм
высота - 486 мм
Техническая характеристика редуктора
1. Число оборотов ведущего вала - 970 об/мин
2. Число оборотов ведомого вала - 29,8 об/мин
3. Межцентровое растояние быстроходная ступень - 120 мм
тихоходная ступень - 340 мм
4. Передаточное отношение быстроходная ступень - 6,5
тихоходная ступень - 5,02
5. Число зубьев колеса быстроходная ступень - 32
тихоходная ступень - 567
шестерни быстроходная ступень - 207
тихоходная ступень - 113
6. Нормальный модуль быстроходная ступень - 1 мм
тихоходная ступень - 1 мм
7. Форма зуба быстроходная ступень - косой
тихоходная ступень -прямой
