Двухступенчатый редуктор u=25,85.

0
4
101
0
0

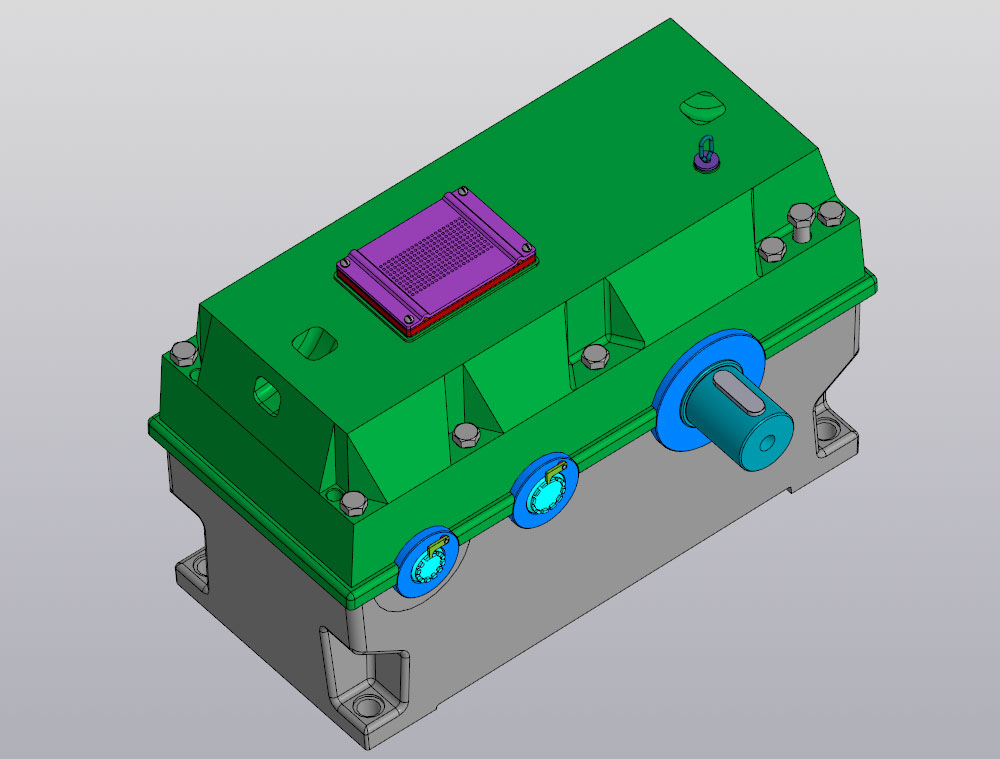

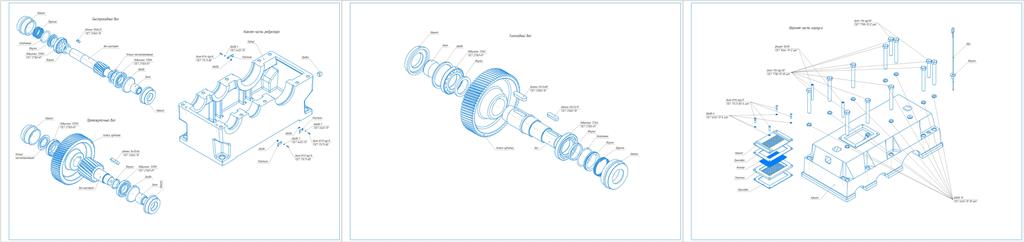

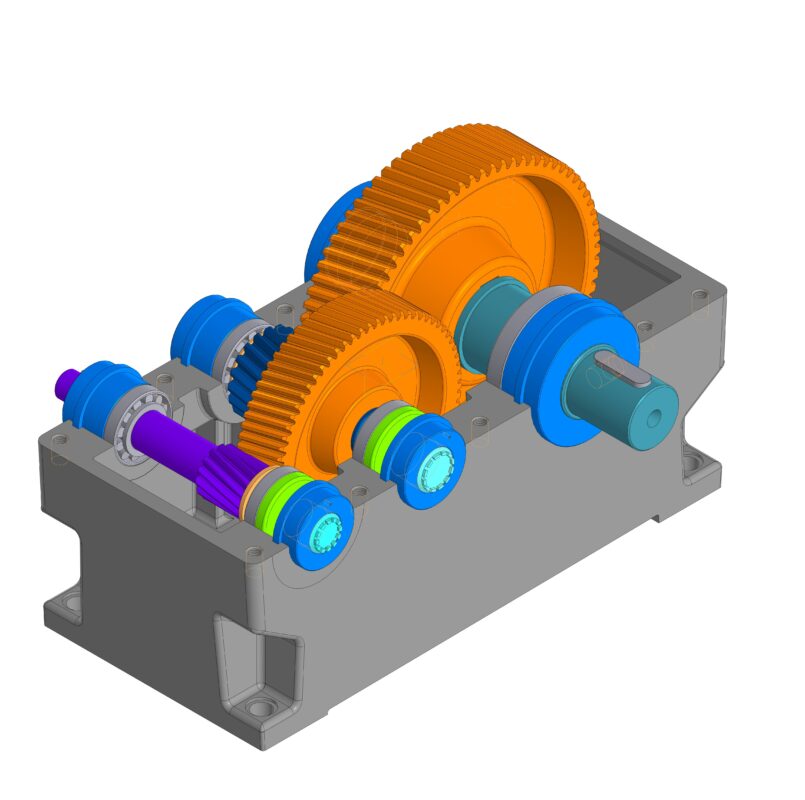

Двухступенчатый редуктор в сборе с разнесением сборки на отдельные компоненты. Виды с разнесенной сборки приведены в формате ".cdw"
Технические характеристики
1) Крутящий момент на тихоходном валу: 2546 Н·м.
2) Частота вращения тихоходного вала: 37 мин-1.
3) Передаточное число редуктора: 25,85.
4) Степень точности изготовления передач: 8-В ГОСТ 1643-81.
5) Коэффициент полезного действия: 0,757.
6) Радиальная консольная сила на тихоходном валу: не более 12615 Н.
Технические требования
1) Необработанные поверхности корпуса перед сборкой красить: внутренние - маслостойкой краской, внешние - серой нитроэмалью. На поверхность фланцев корпуса и крышки перед сборкой нанести герметик.
2) Смазка зубчатых передач редуктора и подшипников качения - масло индустриальное марки И-40А ГОСТ 20799-88.



Дата
16.09.2024
Язык
Русский
Состав
3D Сборка и монтажная схема
Софт
КОМПАС-3D 22 Как открыть?
Содержимое архива
  • Вал-поз-4.m3d
  • Вал-шестерня-поз-5.m3d
  • Вал-шестерня-поз-6.m3d
  • Винт-поз-7.m3d
  • Винт-поз-8.m3d
  • Винт-поз-9.m3d
  • Втулка-поз-10.m3d
  • Втулка-поз-11.m3d
  • Втулка-поз-12.m3d
  • Втулка-поз-13.m3d
  • Втулка-поз-14.m3d
  • Втулка-поз-15.m3d
  • Втулка-поз-16.m3d
  • Иванушкин-редуктор-10-2-1.a3d
  • Иванушкин-редуктор-10-2-2.a3d
  • Иванушкин-редуктор-10-2-V20.a3d
  • Иванушкин-редуктор-10-2-МС.cdw
  • Иванушкин-редуктор-10-2.a3d
  • Колесо-зубчатое-поз-17.m3d
  • Колесо-зубчатое-поз-18.m3d
  • Кольцо-маслоотражающее_поз_20.m3d
  • Кольцо_маслоотражающее_поз_19.m3d
  • Корпус-поз-21.m3d
  • Крышка-поз-22.m3d
  • Крышка-поз-23.m3d
  • Крышка-поз-24.m3d
  • Крышка-поз-25.m3d
  • Крышка-поз-26.m3d
  • Крышка-поз-27.m3d
  • Крышка-поз-28.m3d
  • Крышка-поз-29.m3d
  • Пластина-поз-30.m3d
  • Пластина-поз-31.m3d
  • Пластина-поз-32.m3d
  • Подшипник-поз-52-технологический.m3d
  • Подшипник-поз-53-технологический.m3d
  • Подшипник-поз-54-технологический.m3d
  • Пробка-поз-33.m3d
  • Прокладка-поз-34-1.m3d
  • Прокладка-поз-34.m3d
  • Пружина-поз-35.m3d
  • Пружина-поз-36.m3d
  • Сборка-1.a3d
  • Сборка-2.a3d
  • Сборка.a3d
  • Уплотнение-поз-37.m3d
  • Уплотнение-поз-38.m3d
  • Фильтр-поз-1.m3d
  • Шайба-поз-39.m3d
  • Шайба-поз-40.m3d
  • Шайба-поз-41.m3d
  • Шайба-поз-42.m3d
  • Шайба-поз-43.m3d
  • Шпонка 25x14x80 ГОСТ 23360-78.m3d
  • Щуп-поз-44.m3d
