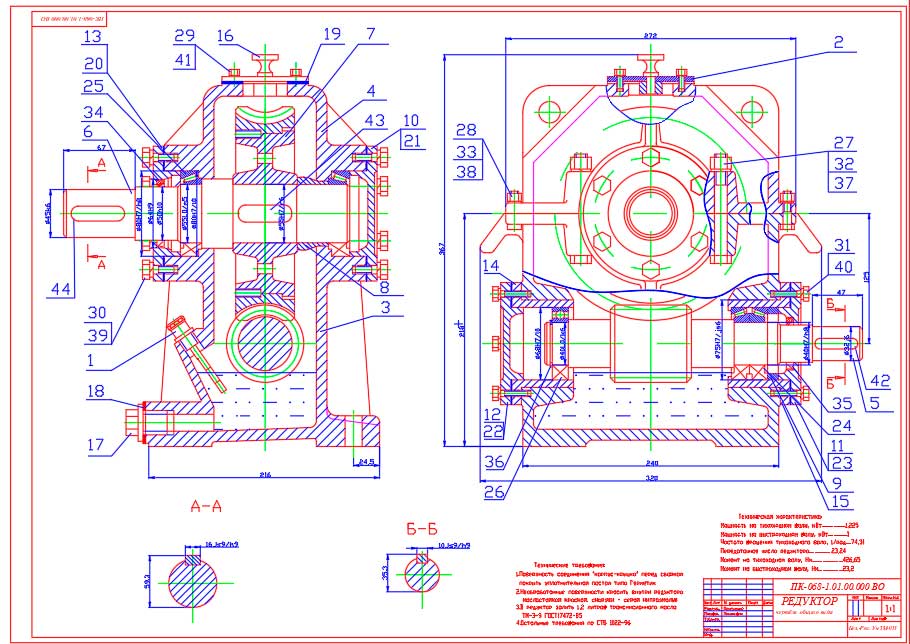

Чертеж Червячный редуктор.
Техническая характеристика:
Мощность на тихоходном валу, кВт......................1,225
Мощность на быcтроходном валу, кВт.................3
Частота вращения тихоходного вала, 1/рад.....74,31
Передаточное число редуктора.....................23,24
Момент на тихоходном валу, Нм.............................426,65
Момент на быстроходном валу, Нм.......................23,2
Содержит 4-ре чертежа формата А1. Первый чертеж-общий вид,Второй лист вал приводной,третий лист привод общий вид,четвертый лист-рама сборочный чертеж.Также к чертежам предлагается спецификация,и пояснительная записка со всеми расчетами.
