Курсовой проект: "Редуктор двухступенчатый грузоподъемной машины"

Уфимский государственный авиационный технический университет
Кафедра основ конструирования механизмов и машин
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Редуктор двухступенчатый грузоподъемной машины"
Уфа 2019

Техническая характеристика редуктора:
1. Вращающий момент на тихоходном валу, Н 636
2. Частота вращения тихоходного вала,об/мин 31,9
3. Общее передаточное число 27,40
4. Режим работы по ГОСТ 21354-87 I

В данном курсовом проекте производится расчет и проектирование двухступенчатого редуктора грузоподъемной машины

СОДЕРЖАНИЕ
Введение 2
1. Проектирование привода лебедки 3
2. Выбор оптимального варианта компоновки
редуктора 9
3. Геометрический расчет передач редуктора 11
4. Кинематический расчет редуктора 12
5. Статическое исследование редуктора 13
6. Конструирование валов редуктора 16
7. Предварительный подбор подшипников 19
8. Проверка зубьев на прочность 19
9. Проверочный расчет промежуточного вала 28
10. Проверочный расчет подшипников промежуточного вала 34
11. Проверочный расчет шпоночных соединений 36
12. Конструирование элементов редуктора 38
13. Манжетные уплотнения 42
14. Выбор смазочных материалов 42
Список использованной литературы 44
Приложение. Эскизы стандартных деталей 45

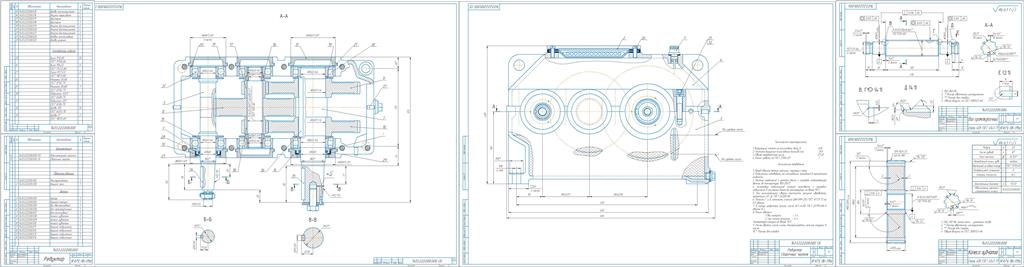

Состав: Редуктор (СБ), Деталировка (вал, колесо зубчатое), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Курсовой проект: "Редуктор двухступенчатый грузоподъемной машины"

Вал.cdw
Колесо зубчатое.cdw
ПЗ по ДМ.doc
Редуктор.cdw
Спецификация_Редуктор.spw
