Мотор-редуктор МРЧ-40

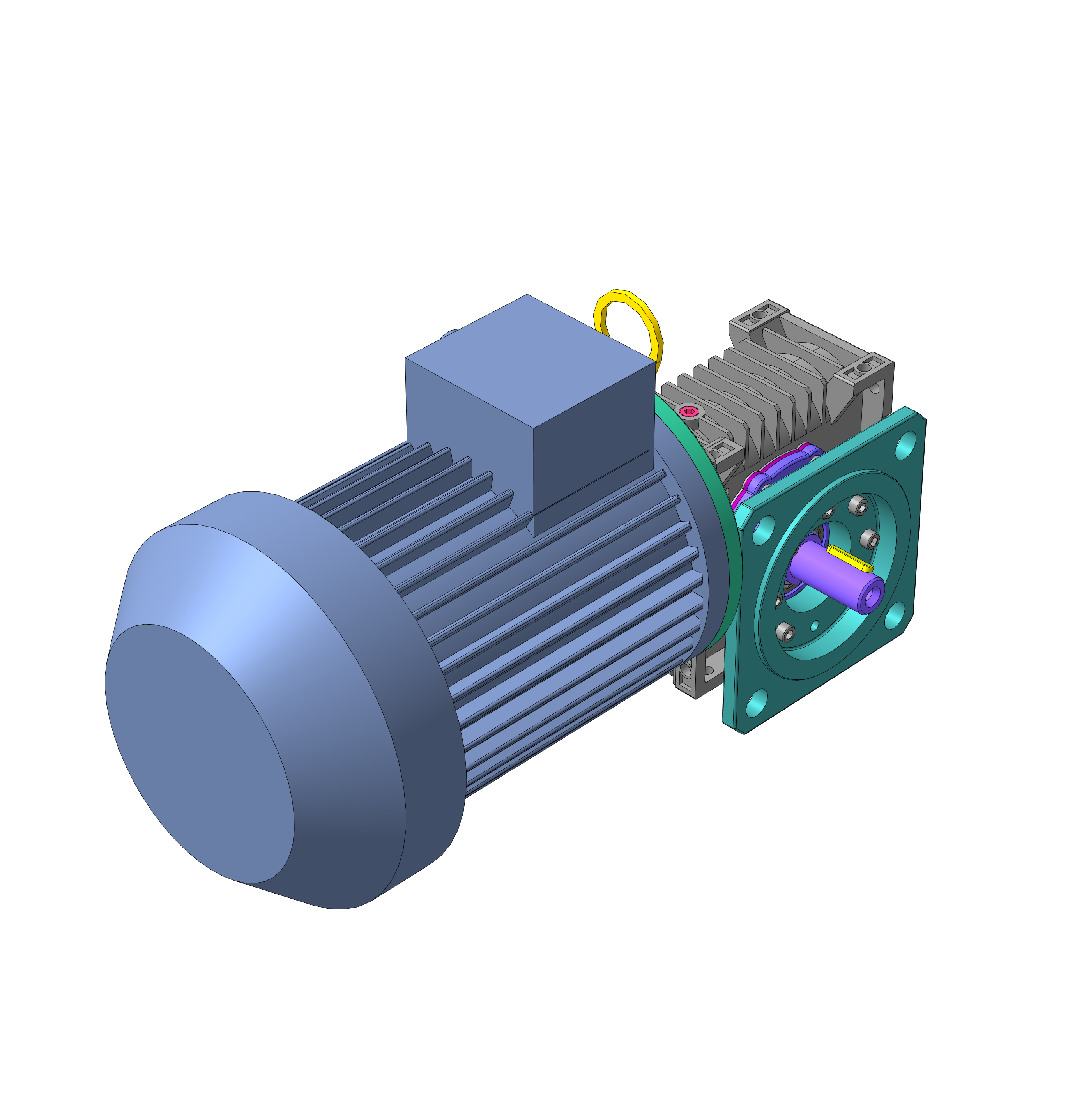

Мотор-редуктор МРЧ-40 (3D модель без мелких подробностей).

Мотор–редуктор червячный одноступенчатый типоразмер МРЧ-40 изготавливают в соответствии с требованиями настоящих технических условий, ГОСТ Р50968-96 и комплекту конструкторской документации.

Основные параметры:

1) Передаточное отношение: 8/10/8/12,5/8/10/10/12,5/16/20/40/50/63;
2) Номинальная частота вращения выходного вала, об/мин: 180/140/112/100/90/85/71/63/56/45/35,5/28/22,4;
3) Номинальный крутящий момент на выходном валу, Н*м: 27/33/27/28/24/32/29/29/25/30/32/26/31;
4) Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца выходного вала, Н: 1300/1435/1300/1320/1225/1415/1345/1345/1250/1370/1415/1275/1390;
5) Мощность двигателя, кВт: 0,55/0,55/0,37/0,37/0,25/0,37/0,25/0,25/0,18/0,18/0,18/0,12/0,12;
6) Относительная масса мотор-редуктора, кг/Н*м, не более (без смазки): 11,5/11,5/11,5/9,0/11,5/11,5/11,5/9,0/9,0/9,0/7,5/7,5/7,5;
7) К.П.Д. мотор-редук-тора, % не менее: 0,87/0,85/0,86/0,83/0,85/0,83/0,83/0,82/0,79/0,74/0,63/0,60/0,56.
