Трехступенчатые мотор-редукторы обеспечивают передачу крутящего момента от 25000 до 73000 Н · м с частотой вращения выходного вала от 5 до 20 мин-1 и служат для привода тихоходных машин.

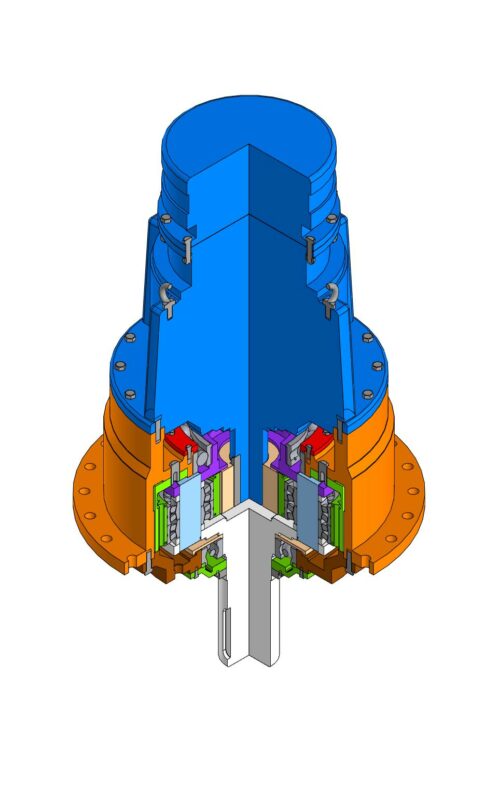

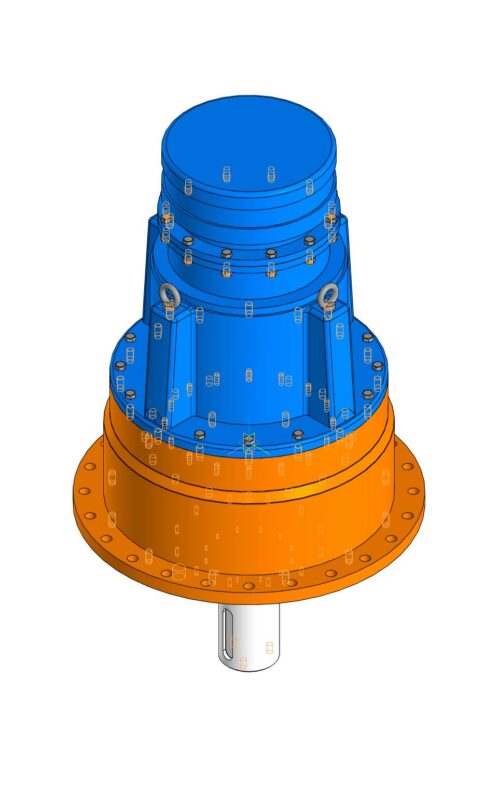

Конструкция мотор-редукторов МРЗ-800 представлена на листе 105 (В.Н. Кудрявцев, "Планетарные передачи". ) Первая и вторая ступени передач выполнены такими же как и в двухступенчатом мотор-редукторе. Третья ступень повторяет конструкцию второй ступени. Вал, соединенный жестко с водилом второй ступени, передает момент и движению через два зацепления зубчатой муфты на центральную шестерню планетарной передачи, выполненную по схеме 2k-h. Центральная шестерня находится в зацеплении с сателлитами. Ось сателлита неподвижно закреплена в щеках водила и с одной стороны зафиксирована от вертикального перемещения врезной планкой. Планка закреплена болтом, ввернутым в щеку водила. Центральное колесо с внутренним зацеплением закрепляется от вращения через эластичный элемент зубчатой муфтой, кольцо с наружным зацеплением муфты болтовым соединением закреплено на фланце корпуса. Опорами водила служат два шариковых однорядных подшипника, размещенных вверху в расточке корпуса, внизу - в нижней торцевой крышке. Уплотнение для устранения вытекания масла из картера редуктора такое же, как и в двухступенчатых мотор-редукторах.
Редуктор типа МРЗ-800 -73000Н*м.
КПД - 0,93
Электродвигатель - 4А225М6,
Частота вращения - 1000 об/мин
Мощность - 27кВт
Масса -355кг
Высота - 2360мм
Частота вращения выходного вала - 5 об/мин
Ширина колеса - 68мм
Материал:
Шестерня сталь 40Х
Колесо сталь 40Х
Сателлит сталь 40Х
Радиальная нагрузка выходного вала - 40000Н
Осевая нагрузка -25000Н.
