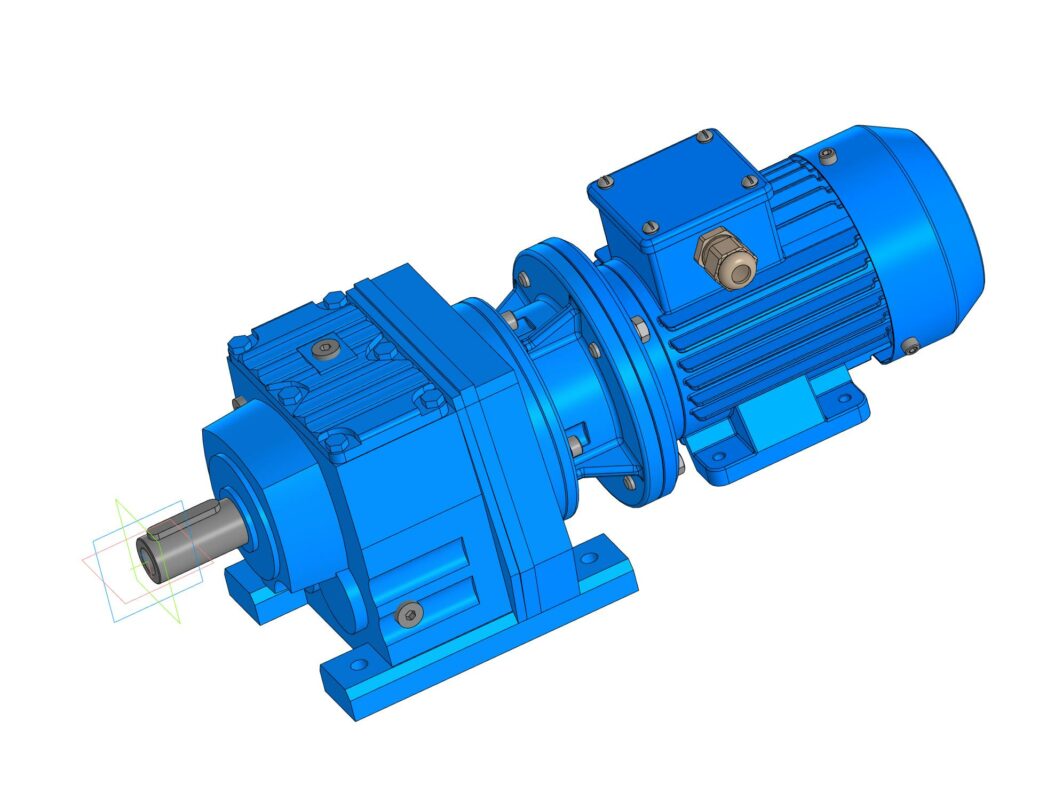

Габаритная модель мотор-редуктора для использования при проектировании узлов и агрегатов. Редуктор R37 16 об/мин выходного вала посадочный размер ф25мм l=50мм под шпонку 8*8 l=40мм, в связке с эл.двигателем АИР56А4 0,12кВт 1400 обвин и фланцем В35. Габаритные и присоединительные размеры взяты с каталога поставщика (Европривод и ЭЛМАШ) остальные непосредственно с узлов. Компоненты сборки выполнены как единые детали
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Редукторы -
- Мотор-редуктор R37 56 А4
Мотор-редуктор R37 56 А4
1
1
103
3
0
20
Сообщить о проблеме
Автор
Кирилл
Дата
13.05.2025
Язык
Русский
Состав
3D Сборка (некоторые элементы без истории)
Софт
КОМПАС-3D 23
Как открыть?
Отзывов пока нет
Содержимое архива
-
АИР56А4 0,12-1400.m3d
-
Мотор-редуктор R37АИР56А4.a3d
-
Мотор-редуктор R37АИР56А4.stp
-
Редуктор R37.m3d
-
Фланец 63В5.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
