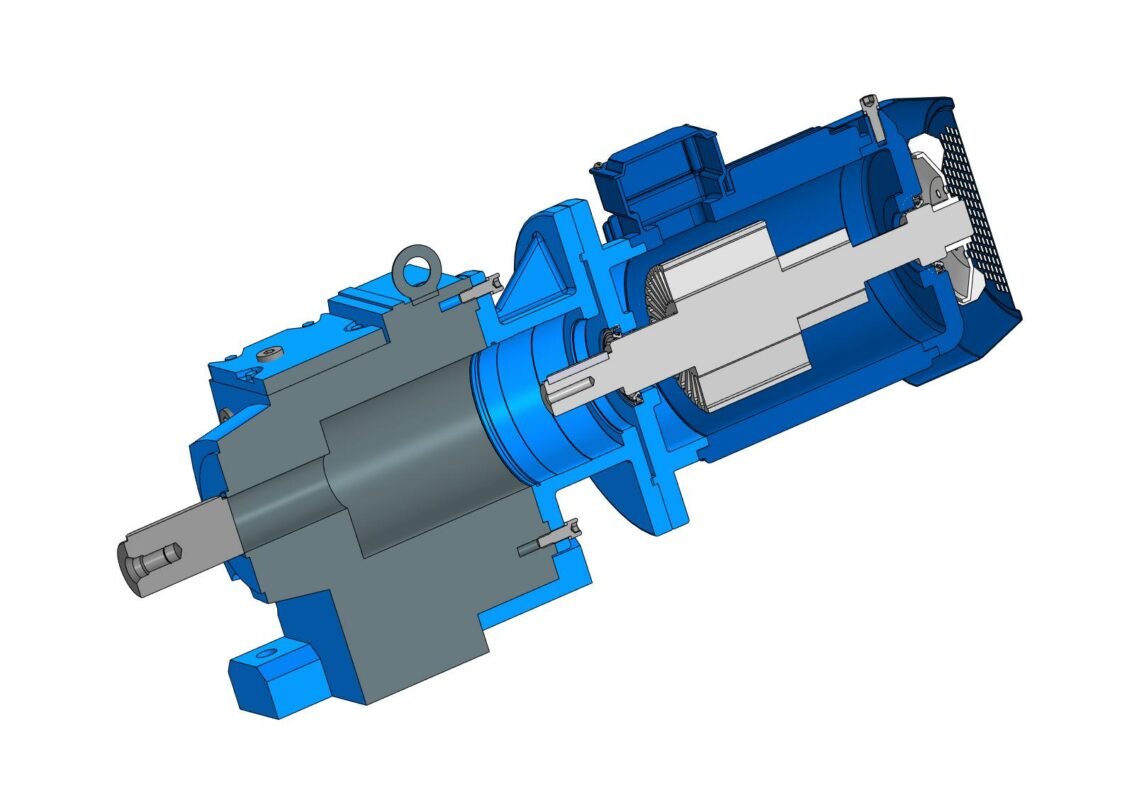

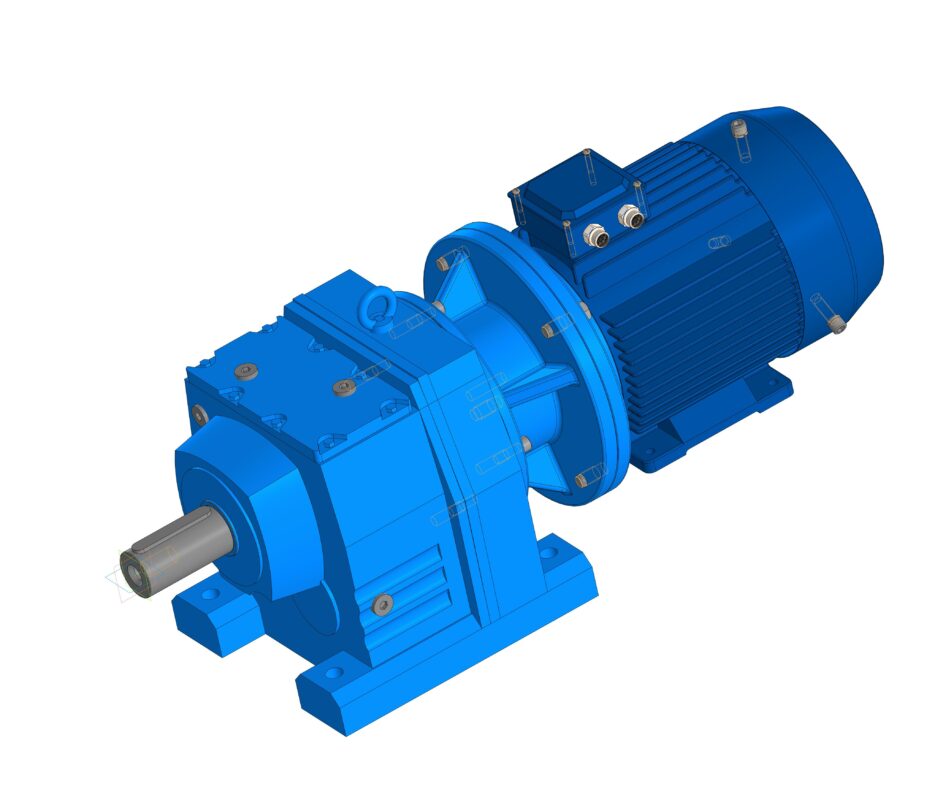

Габаритная модель мотор-редуктора R97 132 М4 для использования при проектировании узлов и агрегатов. Редуктор R97 22об/мин вых.вала посадочный размер на валу ф60 L=120мм под шпонку 18*11 L=110мм в связке с эл.двигателем АИР 132 М4 5,5 кВт 1400 об/мин вых.вала, и фланцем 160В5
Габаритные и присоединительные размеры взяты с каталога поставщика (Европривод и ЭЛМАШ) остальные непосредственно с узлов. Компоненты сборки выполнены как единые детали
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Редукторы -
- Мотор-редуктор R97 132 М4
Мотор-редуктор R97 132 М4
0
0
23
1
0
40
Сообщить о проблеме
Автор
Кирилл
Дата
13.05.2025
Язык
Русский
Состав
3D Сборка (некоторые элементы без истории)
Софт
КОМПАС-3D 21 домашняя
Как открыть?
Содержимое архива
-
Мотор-редуктор R97132М4.a3d
-
Мотор-редуктор R97132М4.jpg
-
Редуктор R97.m3d
-
Фланец 160В5.m3d
-
Эл.двигатель АИР132М4.m3d
