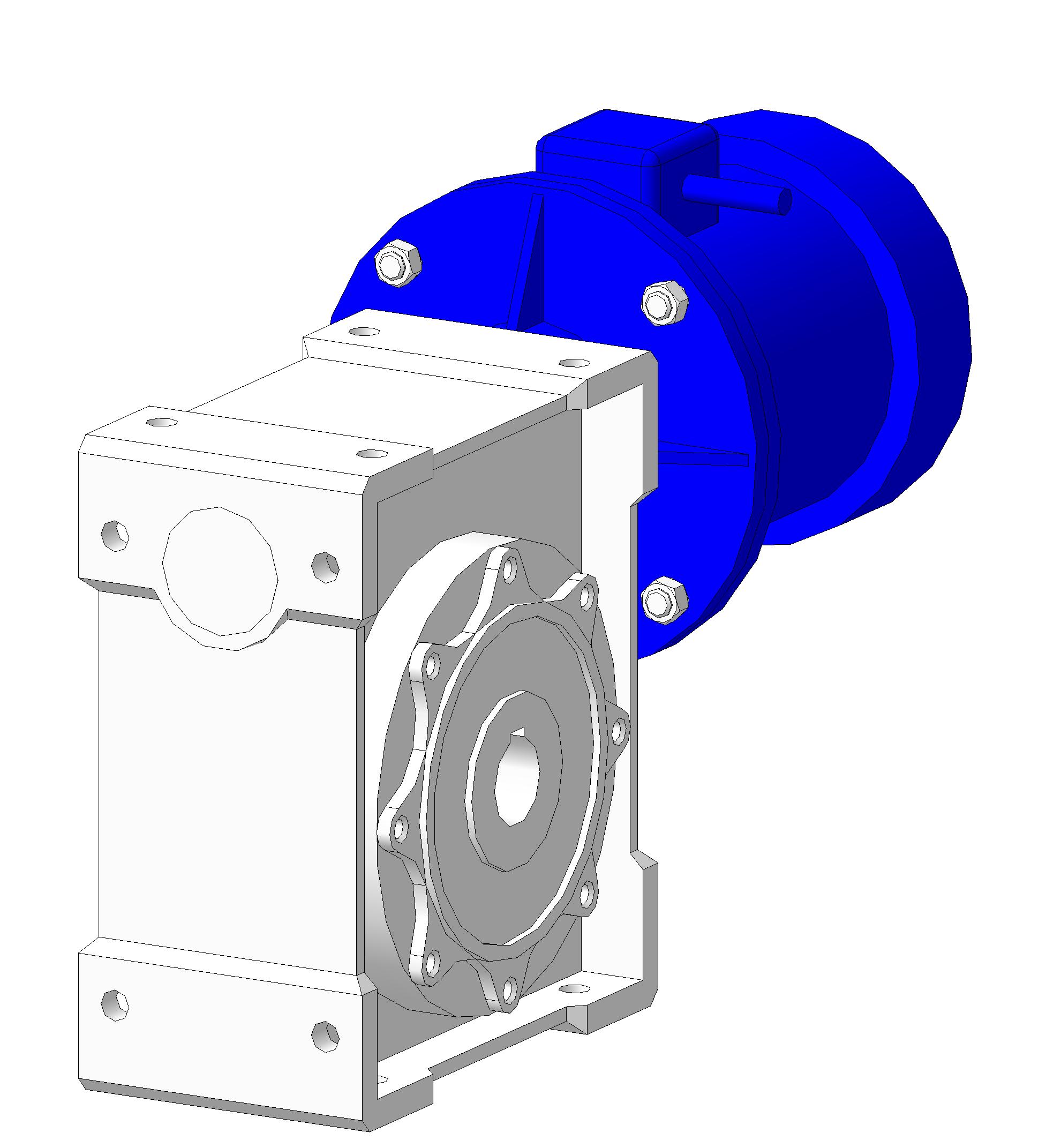

Параметризированная модель мотор редуктора NMRV 32 шт. Редукторы NMRV №30, 40, 50, 63, 75, 90,110, 130. Электродвигатели №56, 63, 71, 80, 90, 100, 112, 132, 160. Параметризация через таблицу переменных (вшита в файл детали и может сохранятся и редактироваться).
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Редукторы -
- Параметризированная модель мотор редуктора NMRV
Параметризированная модель мотор редуктора NMRV
0
276
13179
171
19
100
Автор
Пляс
Александр
Дата
06.10.2015
Язык
Русский
Состав
Модель одной деталью
Софт
КОМПАС-3D 16
Как открыть?
Содержимое архива
-
NMRV.m3d
-
NMRV.xls
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
19
Чтобы оставить комментарий, необходимо войти
Огромное Спасибо за Вашу Работу!
Пожалуйста, обращайтесь.
Спасибо за оценку!
Отлично работает 17.2 Компас. Переменные проверил по каталогу производителя, всё точно.
Спасибо.
С сайта компании размеры( может со временем изменились) переменил переменные сейчас сходятся, все не проверял, только нужные для проектируемой установки. Там было отверстия для крепления ,по длине и ширине в переменных было задано : длина С, ширина С/2. А в реальности, разница расстояний не линейная.
Промучившись , утром осенило просто добавил новое имя переменной (назвал С2) и в значении поставил числа из каталога.Чтобы не мучится могу выслать исправленный
Что именно не соответствует? Пишите разберемся.
С габаритными и присоединительными размерами вообще не соответствуют с каталогом производителя, нужно как- то переназначит переменные, второй день пытаюсь найти формулу
Спасибо.
Круто! Большой труд! Спасибо!!!
Спасибо за скромную оценку моего огромного вклада в машиностроение
Огромное спасибо, все работает!!!
Откройте вкладку ПЕРЕМЕННЫЕ, ТАБЛИЦА ПЕРЕМЕННЫХ, в колонке КОММЕНТАРИИ выберите левой кнопкой мыши нужный редуктор, нажмите кнопку ПРИСВОИТЬ ЗНАЧЕНИЕ ПЕРЕМЕННЫМ, затем кнопку F5 на клавиатуре
Подскажите где искать вкладку переменные в экселе ?
вкладка переменные в компасе
Ребят подскажите, что то я не понял, как это работает? Нужен редуктор NMRV 050 80, как с этим работать
Все для человеков
оооо! То, что я искал) А то как то с каталога перечерчивать не хочется - видимо обленился в конец!
"Файл не удалось открыть?"
см. поле софт все без проблем открывается
