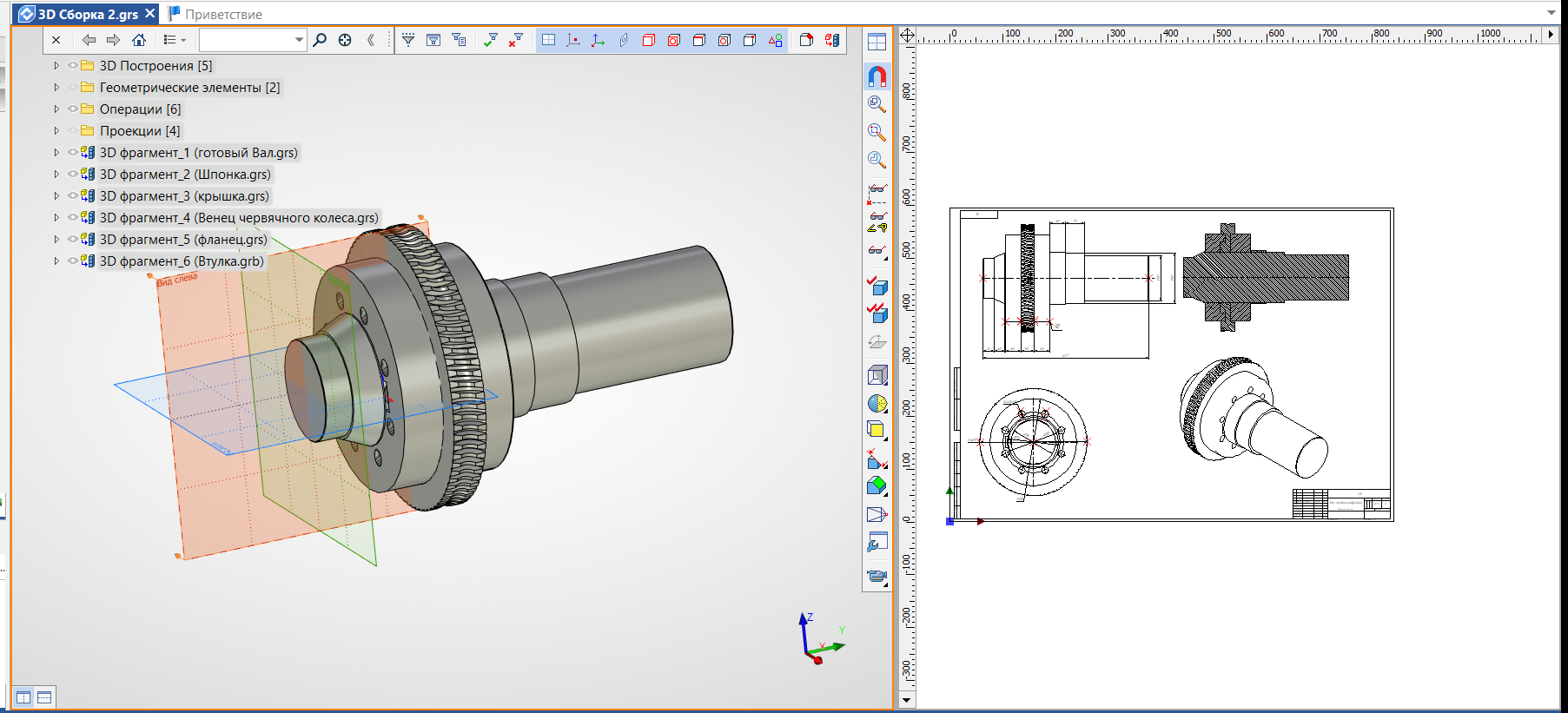

Построение 3d сборки узла и деталей мотор-редуктора РТМ-270, выполнение чертежей, Полный анализ Вала ведомого

РТУ МИРЭА
Кафедра Промышленной информатики
Курсовой проект по дисциплине "Промышленная информатика"
На тему "Создание 3D-сборки"
Москва 2020 г.

Исходные данные : мотор-редуктор РТМ-270, кпд редуктора = 0,77 , Передаточное число моторно цилиндрической пары 2,02 , глобоидной пары 39, общее 78. Более подробная информация находится в конце файла с заданием.
Задание на курсовую работу:
1. Построить 3D-модель следующих деталей мотор-редуктора РТМ-270:
• Вал ведомый
• Венец червячного колеса
• Крышки двух типов
• Втулка
• Шпонка
2. Выполнить чертежи данных деталей.
3. Подготовить спецификацию.
4. Сделать полный анализ детали вал (Чертеж, Анализ исходных данных для проектирования, Анализ технологичности конструкции детали, Описание выбора исходной заготовки и метода ее изготовления, Описание выбора технологических баз, Описание выбора типового техпроцесса и анализ базового варианта, Разработка технологического процесса изготовления детали, Разработка технологических операций, Технический контроль при обработке деталей)
