Привод механизма подъема стрелы экскаватора

Воронежский государственный технический университет
Кафедра строительной техники и инженерной механики
Курсовой проект по дисциплине "Детали машин и
основы конструирования"
На тему: "Привод механизма подъема стрелы экскаватора"
Воронеж 2017

Привод механизма подъема стрелы экскаватора.
Исходные данные:
1.Мощность на выходном валу- P=18 кВт
2.Угловая скорость выходного вала- ω=1,4 рад/с
3.Угол наклона клиноременной передачи-10 град
4.Червяк, сталь легированная, ТО-Закалка ТВЧ
5.Колесо (редуктора)-бронза
6.Расчетный ресурс привода- Lh=20 тыс. ч

СОДЕРЖАНИЕ

Техническое задание 3
Введение 4
1 Кинематический расчет привода 5
1.1 Выбор электродвигателя………………………………………………………………………………………………………………………………5
1.2 Расчет кинематических и силовых параметров привода……………………………………………………………….7
2 Расчет клиноременной передачи 10
3 Расчет червячной передачи 11
4 Расчет открытой зубчатой передачи 14
5 Эскизное проектирование 19
5.1 Проектные расчеты валов……………………………………………………………………………………………………………………………..19
5.2 Выбор подшипников и способа их посадки……………………………………………………………………………………………20
5.3 Составление компоновочной схемы…………………………………………………………………………………………………………..21
6 Проверочный расчет валов ..23
6.1 Проверочный расчет быстроходного вала редуктора……………………………………………………………………...23
6.1.1 Определение реакций в опорах и построение эпюр изгибающих и крутящих
моментов…………………………………………………………………………………………………………………………………………………………………………23
6.2. Проверочный расчет тихоходного вала редуктора…………………………………………………………………………41
6.2.1 Определение реакций в опорах и построение эпюр изгибающих и крутящих
моментов…………………………………………………………………………………………………………………………………………………………………………41
7 Выбор смазочных материалов и системы смазывания 58
8 Технология сборки редуктора 59
Список использованной литературы 60

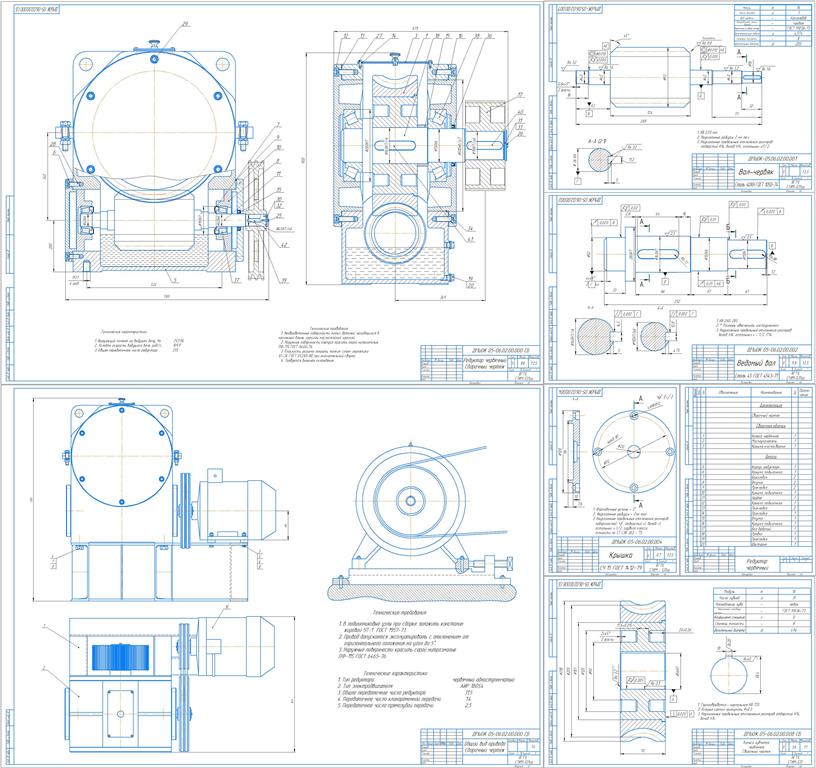

Состав: Общий вид привода (ОВ), редуктор червячный (СБ), деталировка (крышка, колеса, вал ведомый, вал ведущий), спецификация, пояснительная записка, титульный лист. Язык документа

Софт: КОМПАС-3D V 15.2

Каталог / Машиностроение и механика / Детали машин / Редукторы / Привод механизма подъема стрелы экскаватора
