Привод шаровой мельницы, конический редуктор

Казанский национальный исследовательский университет
Кафедра машиноведения
Курсовой проект по дисциплине "Основы проектирования"
На тему: "Проектирование привода шаровой мельницы"
Казань 2016

Расчет конического редуктора шаровой мельницы с выходными данными мощность 5,5 кВт, число оборотов 190 об/мин
Содержание
Введение 3
I. Кинематический расчет и выбор электродвигателя 4
II. Выбор марки материала и назначение химико-термической обработки зубьев; определение допускаемых напряжений 5
III. Вычисление параметров передачи, назначение степени точности и определение сил, действующих в зацеплении. 6
IV. Вычисление внешнего, среднего делительных диаметров, диаметров вершин и впадин зубьев шестерни и колеса: 7
V. Скорость точки на окружности среднего делительного диаметра шестерни и назначение степени точности 8
VI. Проверочный расчет на контактную и изгибную выносливость зубьев 8
VII. Ориентировочный расчет валов. Конструктивные размеры зубчатой пары 9
VIII. Конструктивные размеры элементов корпуса и компоновка редуктора 11
IX. Проверка прочности валов 14
X. Подбор шпонок и проверочный расчет шпоночных соединений. 18
XI. Подбор подшипников 19
XII. Расчет плоскоременной передачи 21
Заключение 24
Список литературы 25

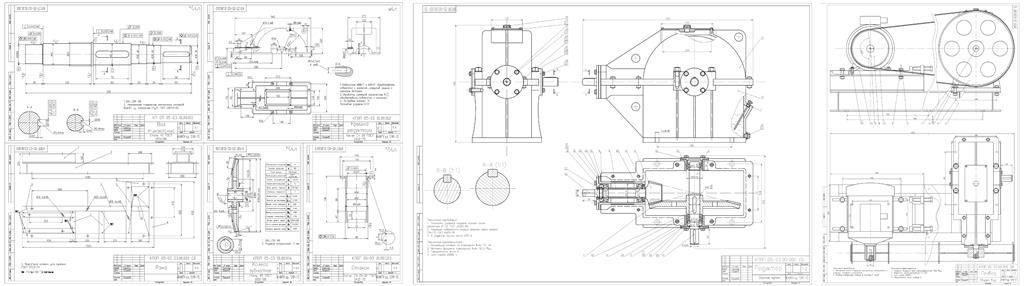

Состав: Привод(ВО), Редуктор(СБ), Деталировка (вал, крышка, зубчатое колесо, рама) Язык документа

Софт: AutoCAD 2013

Каталог / Машиностроение и механика / Детали машин / Редукторы / Привод шаровой мельницы, конический редуктор

Просмотр файлов
Спецификация привода.doc
Спецификация рамы.doc
Спецификация редуктора.doc
toros.dwg
КУрсовая.docx
