Привода с двухступенчатой коробки передач

Белорусский Национальный Технический Университет
Кафедра строительных и дорожных машин
Курсовой проект по дисциплине "Детали машин"
На тему:"Расчет и проектирование привода ленточного конвейера"
Минск 2012

В основе работы большинства машин и механизмов лежит преобразование параметров и кинематических характеристик движения выходных элементов по отношению к входным. Наиболее распространенным механизмом для решения данной задачи является редуктор, который представляет систему зубчатых передач выполненных в герметично закрытом корпусе.
Спроектированный привод состоит из – двухступенчатой коробки передач; электродвигателя, передающего вращение к редуктору через клиноременную передачу; муфты на выходе.
Объектом данного курсового проекта является двухступенчатая коробка передач.
Цель работы — расчет и проектирование коробки передач со следующими параметрами: мощность на выходе — 5 кВт, максимальная частота вращения выходного вала —
100 об/мин, коэффициент неравномерности вращения -1,26.
Разработка коробки передач выполнялась на основе теории зубчатых передач. При расчете отдельных элементов устройства использованы теории прочности и надежности.
В результате работы спроектирована коробка передач, обеспечивающая заданные параметры и разработан ее общий вид. Объем проведенных расчетов и конструкторских проработок позволяет перейти к разработке комплекта технической документации на двухступенчатую коробку передач.

Исходные данные для расчёта:
– передаваемая мощность —5,827 кВт;
– частота вращения ведущего шкива — 1450 об/мин;
– передаточное число ременной передачи - 1,46.

Техническая характеристика привода
1. Мощность электродвигателя Pэд=7,5 кВт;
2. Частота вращения вала электродвигателя n=1450 об/мин;
3. Общее передаточное число редуктора U=18,27;
4. Передаточное число ременной передачи Uрем=1,43;
5. Крутящий момент на выходном валу Tвых=605,811 Н*м;
6. Частота вращения выходного вала nвых=78,82 об/мин;

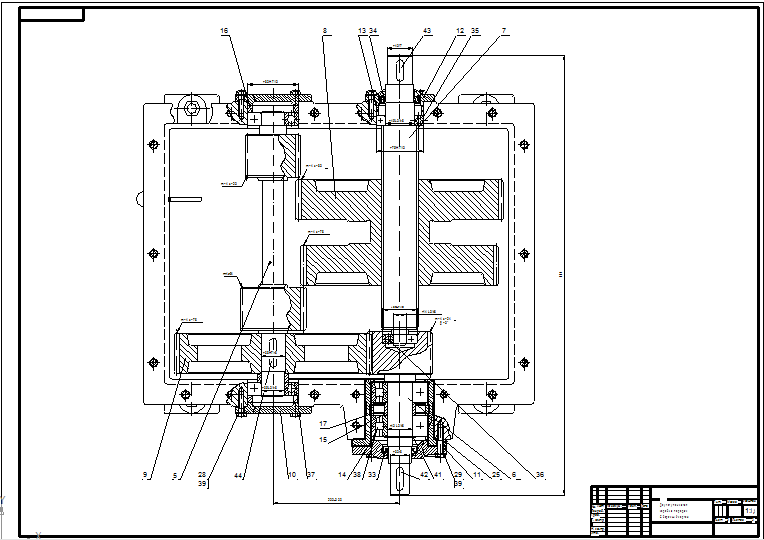

Состав: Редуктор(СБ), Привод(СБ), Деталировка (Вал, шестерня, стакан), ПЗ Язык документа

Софт: AutoCAD 2013

Файлы:
ПЕЧАТЬ/
ПЕЧАТЬ/МИЛЛИМЕТРОВКА.frw
ПЕЧАТЬ/ПРИВОД.dwg
ПЕЧАТЬ/ВАЛ.dwg
ПЕЧАТЬ/ЗАПИСКА ДЕТАЛИ.docx
ПЕЧАТЬ/СПЕЦИФИКАЦИЯ 1-2 (ДМ) .docx
ПЕЧАТЬ/КОЛЕСО ЗУБЧАТОЕ.dwg
ПЕЧАТЬ/ДЕТАЛЬКА.frw
ПЕЧАТЬ/ПРИВОД СпециФ(ДМ).docx
ПЕЧАТЬ/ПРИВОД.frw
ПЕЧАТЬ/МИЛЛИМЕТРОВКА.dwg
ПЕЧАТЬ/ДЕТАЛЬКА.dwg
ПЕЧАТЬ/СТАКАН.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: danger33333
Дата: 2015-02-20
Просмотры: 2005
