Приводная станция к вертикальному ковшовому элеватору u=30,8

Белорусский государственный аграрный технический университет
Кафедра механика материалов и деталей машин
Курсовой проект по дисциплине "Детали машин и ПТМ"
на тему: "Приводная станция к вертикальному ковшовому элеватору, предназначенному для перемещения с/х грузов"
Минск 2014

Исходные данные:
Мощность, затрачиваемая на техпроцесс Р4 = 6,6 кВт,
Частота вращения технологического вала n4 = 95,0 мин-1,
Срок службы приводной станции Lh = 2500 часов,
Угол наклона гибкой связи к горизонту Θ = 0 0
Режим работы: весьма тяжелый

В курсовой работе дан анализ роли подъемно-транспортных устройств в повышении производительности труда в агропромышленном комплексе. Выполнен расчет приводной станции для заданных производительности и физико-механических свойств транспортируемого материала. Выполнены тяговый и силовой расчеты привода, в соответствии с которыми подобраны по ГОСТ поддерживающие опоры, натяжное устройство, узлы привода.
Курсовая работа включает расчетно-пояснительную записку - 57 страниц, в том числе 4 рисунка, 5 таблиц, 9 использованных источников, одно приложение.

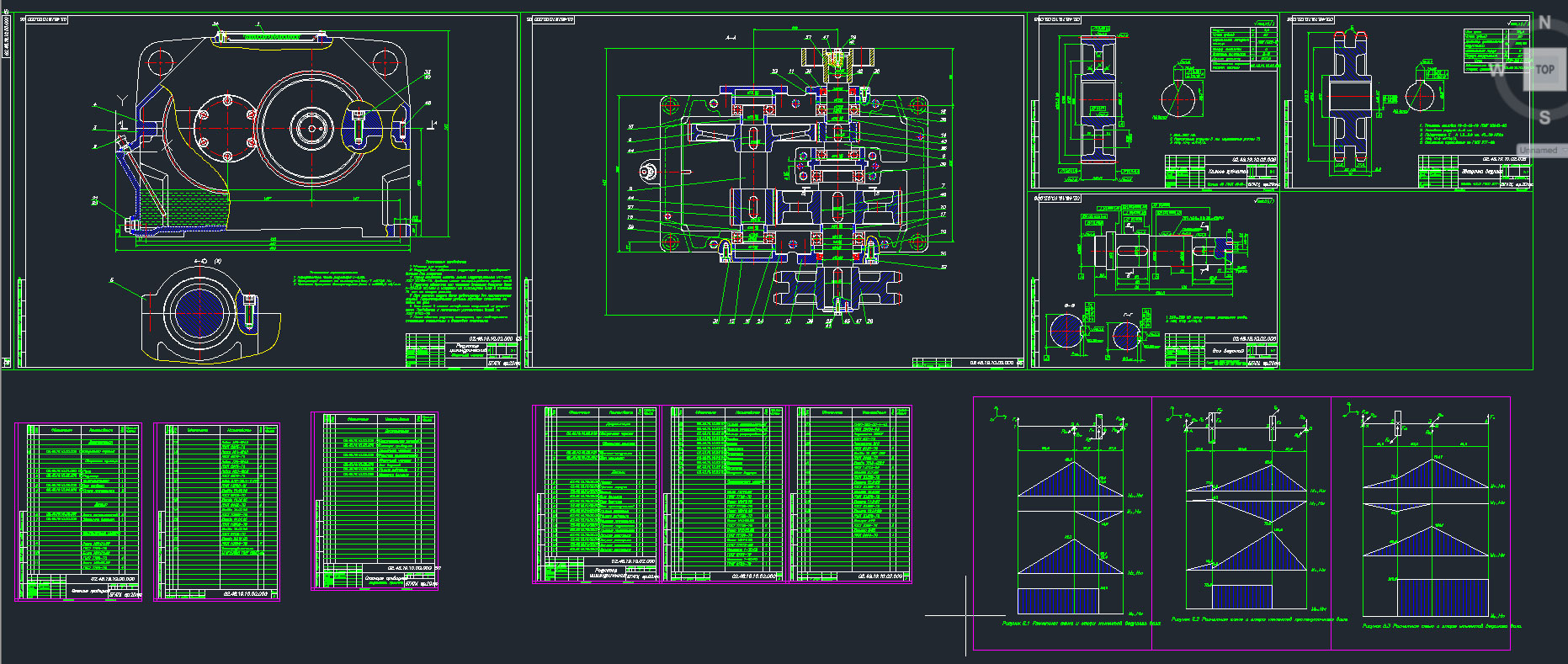

Графическая часть включает
- сборочный чертеж редуктора - 2 листа А1;
- сборочный чертеж привода - 1 лист А1; - чертежи деталей - 1 лист А1.

Техническая характеристика
1.Частота вращения приводного вала конвейера, мин 95,0
2.Мощность на приводном валу конвейера, кВт 6,6
3.Крутящий момент на приводном валу конвейера, Нм 663,4
4.Общее передаточное число привода 30,8
5.Электродвигатель - 4AМ132М2У3
- мощность, кВт 11,0
- синхронная частота вращения, мин 3000

Состав: Вид общий (ВО), Сборочный чертеж (СБ), Деталировка, Спецификация, Эпюры, ПЗ Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Приводная станция к вертикальному ковшовому элеватору u=30,8

Приводная станция/
Приводная станция/Записка 1.doc
Приводная станция/Записка 2.doc
Приводная станция/Записка 3.doc
Приводная станция/рамки.doc
Приводная станция/Чертежи.dwg
