Бета-тестирование КОМПАС-3D v19

Проект одноступенчатого конического редуктора

Гомельский государственный дорожно-строительный колледж
Кафедра механическая
Курсовой проект по дисциплине "Техническая механика"
На тему: "Проект одноступенчатого конического редуктора"
Гомель 2019

Исходными данными для проектирования являются: мощность на ведомом валу привода PB =3,5 кВт и число оборотов ведомого вала привода nB = 108 об/мин; срок службы привода =4 года.

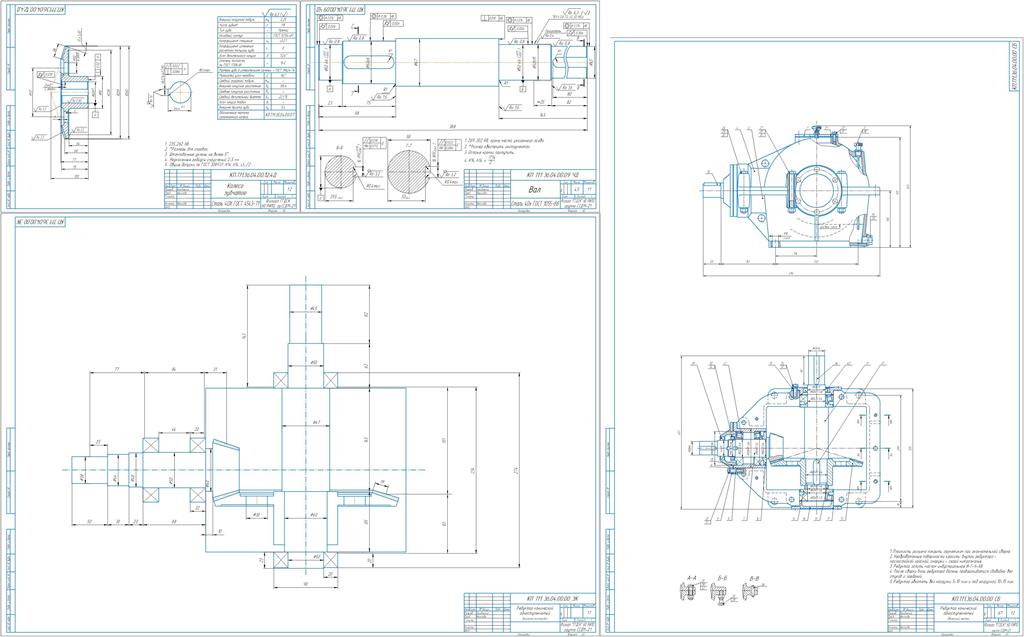

Графическая часть содержит эскизную компоновку и сборочный чертеж редуктора, чертежи вала и зубчатого колеса.

Введение
1 Энергетический, кинематический и силовой расчеты привода
1.1 Определение номинальной мощности и номинальной частоты вращения двигателя
1.2 Определение передаточного числа привода и его ступеней
1.3 Определение кинематических и силовых параметров привода
2 Расчет зубчатой передачи редуктора
2.1 Выбор твердости, термообработки, материала зубчатой передачи
2.2 Определение допускаемых контактных напряжений
2.3 Определение допускаемых напряжений изгиба
2.4 Проектный расчет закрытой конической зубчатой передачи
2.5 Проверочный расчет закрытой конической зубчатой передачи на контактную прочность
2.6 Проверочный расчет закрытой конической зубчатой передачи на выносливость по напряжениям изгиба
3 Проектный расчет валов редуктора
3.1 Выбор материала валов и допускаемых напряжений на кручение
3.2 Выбор муфт, определение размеров ступеней валов
3.3 Предварительный выбор подшипников качения
4 Конструирование зубчатых колес, вал-шестерни
5 Эскизная компоновка редуктора
6 Нагрузки валов редуктора
6.1 Силовая схема нагружения валов редуктора
6.2 Определение консольных сил и сил в зацеплении закрытой передачи
6.3 Расчетные схемы быстроходного и тихоходного валов. Схемы нагружения подшипников
7 Проверочный расчет подшипников качения
8 Подбор и проверочный расчет шпоночных соединений
9 Проверочный расчет валов редуктора
10 Назначение посадок, допусков формы и расположения для основных деталей редуктора
11 Смазка и сборка редуктора
Заключение
Список литературы

Состав: Редуктор (СБ), редуктор (ЭК), деталировка (вал, зубчатое колесо), спецификация, ПЗ. Язык документа

Софт: КОМПАС-3D 2016

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Проект одноступенчатого конического редуктора

Курсовой/~$ПЗ.docx
Курсовой/Вал.cdw
Курсовой/Колесо.cdw
Курсовой/ПЗ.docx
Курсовой/Спецификация.doc
Курсовой/Тех.Мех. Сборочный чертеж.cdw
Курсовой/ЭК.cdw
Курсовой
