Конкурс асов 3D-моделирования

Проект цилиндрического редуктора

БКГАТК
Специальность: техник-механик
Курсовой проект по дисциплине "Техническая механика"
На тему: "Проект цилиндрического редуктора"
Буда-Кошелёво 2016

Исходные данные:
тип редуктора – косозубый;
мощность на ведомом валу редуктора – Р3 = 2,5 кВт;
частота вращения ведомого вала – n3 = 95об/мин;
режим нагрузки – постоянный;
редуктор предназначен для длительной эксплуатации и мелкосерийного производства с нереверсивной передачей;
зубчатые колеса нарезаны без смещения;
расположение колес относительно опор – симметричное.

Рассчитать и спроектировать одноступенчатый цилиндрический редуктор общего назначения.

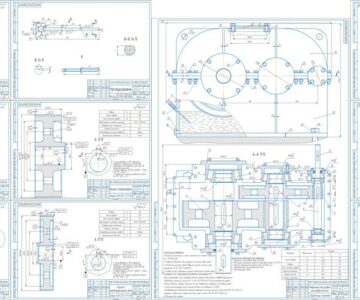

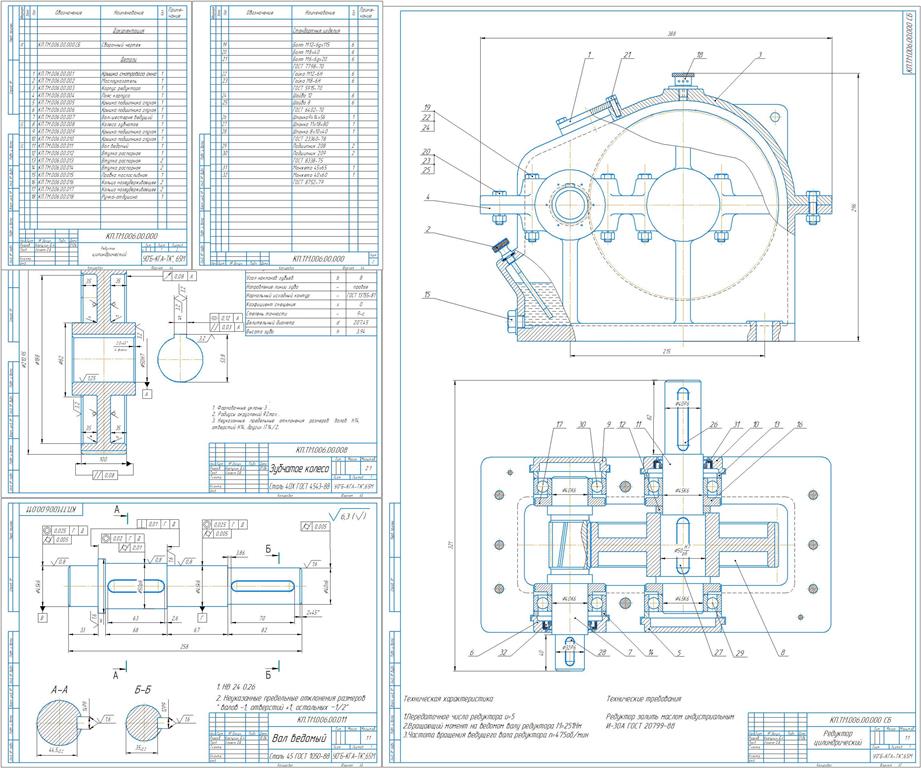

Графическая часть содержит чертёж редуктора и спецификация, схема привода, зубчатое колесо, вал ведомы.

Содержание
ВВЕДЕНИЕ
1 ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ.КИНЕМАТИЧЕСКИЙ И СИЛОВОЙ РАСЧЕТЫ ПРИВОДА
2 ВЫБОР МАТЕРИАЛА ПЕРЕДАЧИ,РАСЧЕТ ДОПУСКАЕМЫХ НАПРЯЖЕНИЙ
3 РАСЧЕТ ЗУБЧАТОЙ ПЕРЕДАЧИ
4. КОНСТРУКТИВНЫЕ РАЗМЕРЫ ЗУБЧАТОЙ ПАРЫ РЕДУКТОРА
4.1. Вал шестерня
4.2. Конструктивные размеры зубчатого колеса
5. КОНСТРУКТИВНЫЕ РАЗМЕРЫ КОРПУСА И КРЫШКИ РЕДУКТОРА
6. ПЕРВЫЙ ЭТАП КОМПОНОВКИ РЕДУКТОРА
7. ПОДБОР ПОДШИПНИКОВ ДЛЯ ВАЛОВ РЕДУКТОРА
7.1. Ведущий вал
7.2. Ведомый вал
8. ВТОРОЙ ЭТАП ЭСКИЗНОЙ КОМПОНОВКИ
9. ВЫБОР МУФТЫ НА ВЕДОМОМ ВАЛУ
10. ПОДБОР ШПОНОК И РАСЧЕТ ШПОНОЧНЫХ СОЕДИНЕНИЙ
11. ПРОВЕРОЧНЫЙ РАСЧЕТ ВАЛА РУДЕКТОРА НА СОПРОТИВЛЕНИЕ УСТАЛОСТИ
12. ВЫБОР ПОСАДОК
13. СМАЗКА ЗАЦЕПЛЕНИЯ И ПОДШИПНИКОВ
ЛИТЕРАТУРА

Состав: Курсовой проект, вал ведомый, зубчатое колесо, схема привода, чертёж редуктора и спецификация Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Проект цилиндрического редуктора

Техническая механика\Вал ведомый 7.2.frw
Техническая механика\Вал ведомый.cdw
Техническая механика\Вал ведущий 7.1.frw
Техническая механика\Зубчатое колесо.cdw
Техническая механика\Курсовой проект.docx
Техническая механика\Спецификация.cdw
Техническая механика\Схема привода.cdw
Техническая механика\титульный.docx
Техническая механика\Чертёж редуктора.cdw
Техническая механика
