Проектирование электромеханического привода (редуктор, прямозубая открытая передача) ПензГТУ (F=35 Н, d=25 мм, n=50 об/мин)

Пензенский государственный технологический университет
Кафедра технология машиностроения
Курсовая работа по дисциплине "Прикладная механика"
На тему: "Проектирование электромеханического привода"
Пенза 2016

ПРИВОД, ЗУБЧАТОЕ КОЛЕСО, МОДУЛЬ, ЧИСЛО ЗУБЬЕВ, МОЩНОСТЬ, ЧАСТОТА ВРАЩЕНИЯ, КРУТЯЩИЙ МОМЕНТ.
Объект проектирования - электромеханический привод.
Цель проектирования - закрепление и систематизация теоретических и практических знаний, приобретение навыков самостоятельного решения инженерных задач.
Исходные данные:
Трёхступенчатый открытый редуктор и открытой цилиндрической зубчатой передачей
Сила натяжения ленты F=35 Н, внутренний диаметр катушки d=25 мм, частота вращения n=50 об/мин

В результате проведённой работы спроектирован электромеханический привод.
Выбран электродвигатель, выполнен кинематический расчёт электромеханического привода, рассчитаны зубчатые передачи на прочность, выполнены проектный и проверочный расчёты валов, выбраны и рассчитаны подшипники.

Содержание

Введение 5
1. Выбор электродвигателя и кинематический расчёт привода 6
1.1. Выбор электродвигателя 6
1.2. Кинематический расчёт привода 7
1.3 Исходные данные для расчёта на прочность зубчатых передач 7
2. Расчёт зубчатых передач на прочность 9
2.1. Материал зубчатых колёс и их термообработка 9
2.2. Допускаемые напряжения 9
2.3. Проектные и проверочные расчёты цилиндрических прямозубых передач.......... 10
3. Проектный и проверочный расчёты валов 18
3.1. Предварительный проектировочный расчёт валов на прочность 18
3.2. Разработка компоновочного чертежа редуктора ЭПМ 18
3.3. Проверочный и уточнённый проектировочный расчёт тихоходного вала на прочность 20
4. Опоры валов приборных устройств 28
4.1. Подшипники скольжения, их классификация и характеристики 28
4.2. Расчёт цилиндрических подшипников скольжения 29
5. Выбор приводных муфт 31
6. Выбор смазки 32
Заключение 33
Список использованных источников 34
Приложение 35

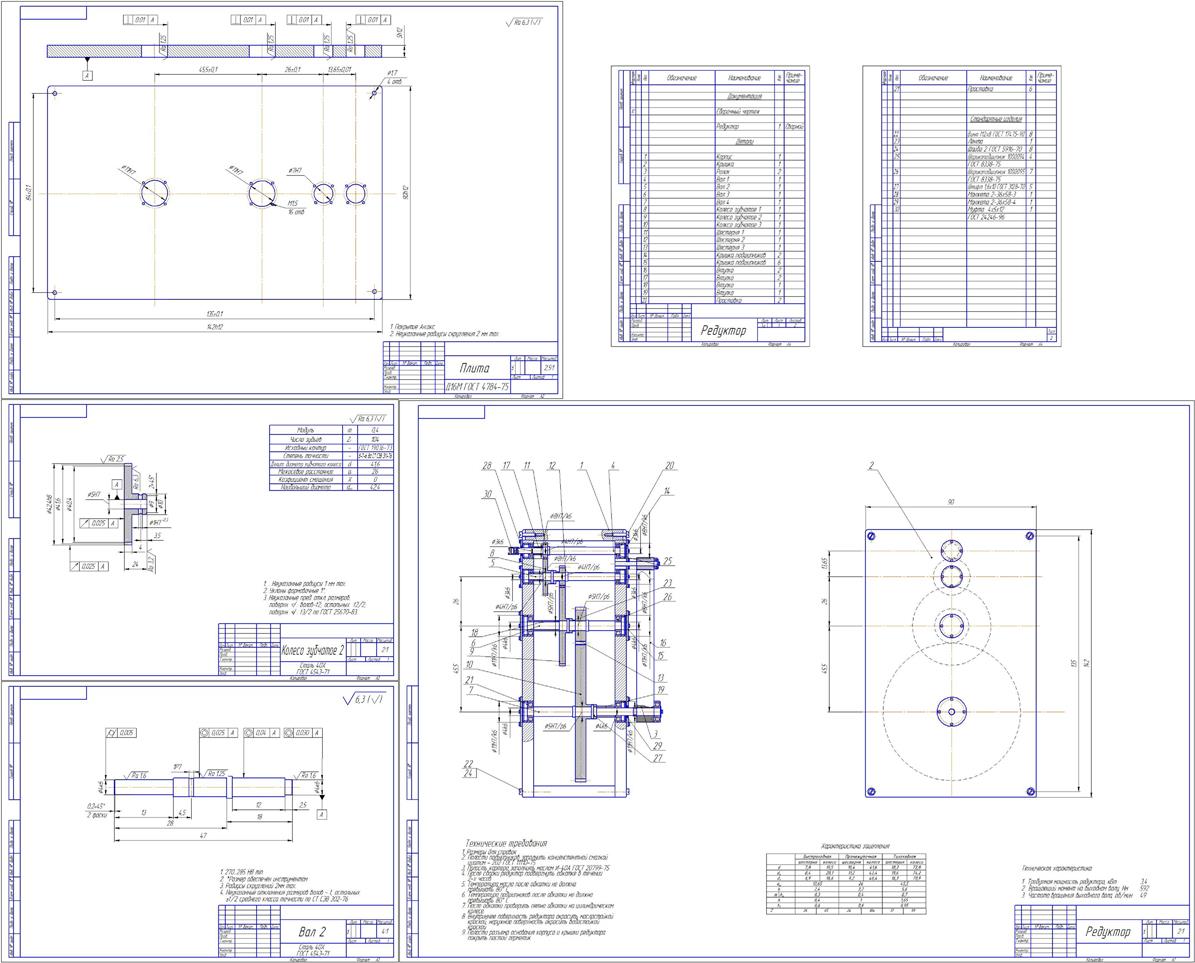

Графическая часть состоит из двух листов чертежей: общий вид механизма(1 лист формата А1), рабочие чертежи деталей (2 листа формата А3, 1 лист формата А2 (плата)).
Чертежи проекта выполнены с использованием программы Компас и оформлены в соответствии с требованиями Государственного стандарта единой системы конструкторской документации (ЕСКД).
