КОМПАС 3D 18

Проектирование механического привода

Полоцкий государственный университет
Кафедра автомобильного транспорта
Курсовой проект по дисциплине "Детали машин"
На тему: "Проектирование механического привода"
Новополоцк 2018

Исходные данные: Угловая скорость тихоходного вала - 14 с-1, Передаточное отношение зубчатой - 4, Мощность 6.5 кВт

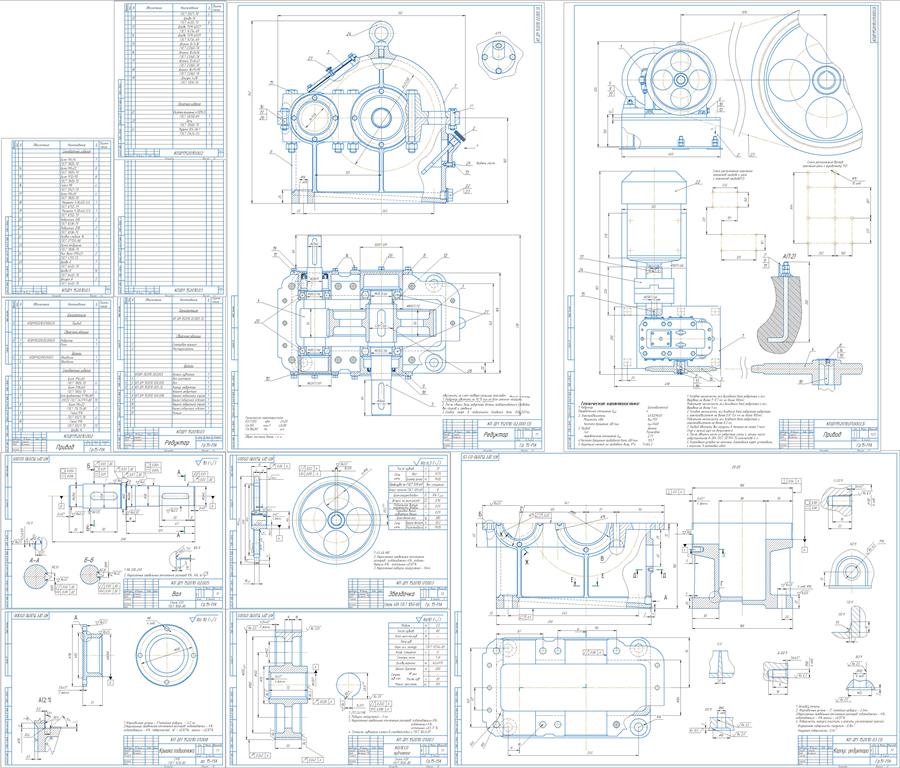

Графическая часть: Вал, Привод, Редуктор общий вид, Корпус редуктора, Звездочка, Зубчатое колесо, Крышка подшипника.
Содержание
Введение…………………………………………………………………….……….....3
1. Выбор электродвигателя и кинематический расчет привода…….……….....4
2. Определим мощности и передаваемые крутящие моменты……….…..……..6
3. Прочностные расчеты передач……………………………………..…….........…9
3.1 Рассчитаем цилиндрическую зубчатую передачу…………….…..........….9
3.2 Рассчитаем цепную передачу…………………………………...….…....….18
4. Проектный и проверочные расчет валов..…………………………….....…....22
4.1 Расчет ведомого вала……………………………………………………........22
4.2 Расчет ведущего вала…………………………………………..……….….…27
5. Геометрические расчеты передач……………………………………………………………….……...….……..32
5.1 Рассчитаем геометрию цилиндрического колеса………………...……….32
5.2 Рассчитаем геометрию звездочки...…………………………….…..……….33
6. Выбор и проверочный расчет подшипников качения…….……...………….34
6.1 Выберем подшипник для ведущего вала………………..……....….……...34
6.2 Выберем подшипник для ведомого вала…………………...……..……….35
7. Выбор и проверочный расчет муфт………………………………...………..…36
8. Расчет крепления на валах…………………………………………..…….……37
9. Выбор системы смазки, смазочный материалов и уплотнений……..……..40
10. Определим размеры корпусных деталей, кожухов, ограждений и
установочной плиты……………………………………………………………..………….…..……41
11. Заключение…………………………………………………………..…...…..…..44
12. Список используемой литературы………………………..……………….….45

Состав: Редуктор, корпус редуктора, крышка подшипника, вал, зубчатое колесо, звездочка, привод, спецификация Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Проектирование механического привода

Spetsifikatsia II.spw
Titulnik.docx
Вал(готово).cdw
Записка Смарщёк М.А..docx
звездочка(готово).cdw
Зубчатое колесо(готово).cdw
Корпус(готово).cdw
Крышка(готово).cdw
приводмооой(готово).cdw
Редуктор(готово).cdw
редуктор(готово).spw
