Проектирование привода бревнотаски

Сибирский Государственный Технологический Университет
Кафедра механики

Курсовая работа по дисциплине
«Детали машин и основы конструирования»

На тему: Проектирование привода бревнотаски с коническо-цилиндрическим редуктором

Красноярск, 2016

Исходные данные:
Редуктор коническо-цилиндрический трёхступенчатый.
Общее передаточное число редуктора - 36
Мощность электродвигателя - 0,8 кВт
Число оборотов двигателя - 2850 мин-1

В работе произведён расчёт и спроектирован коническо-цилиндрический редуктор по исходным данным.

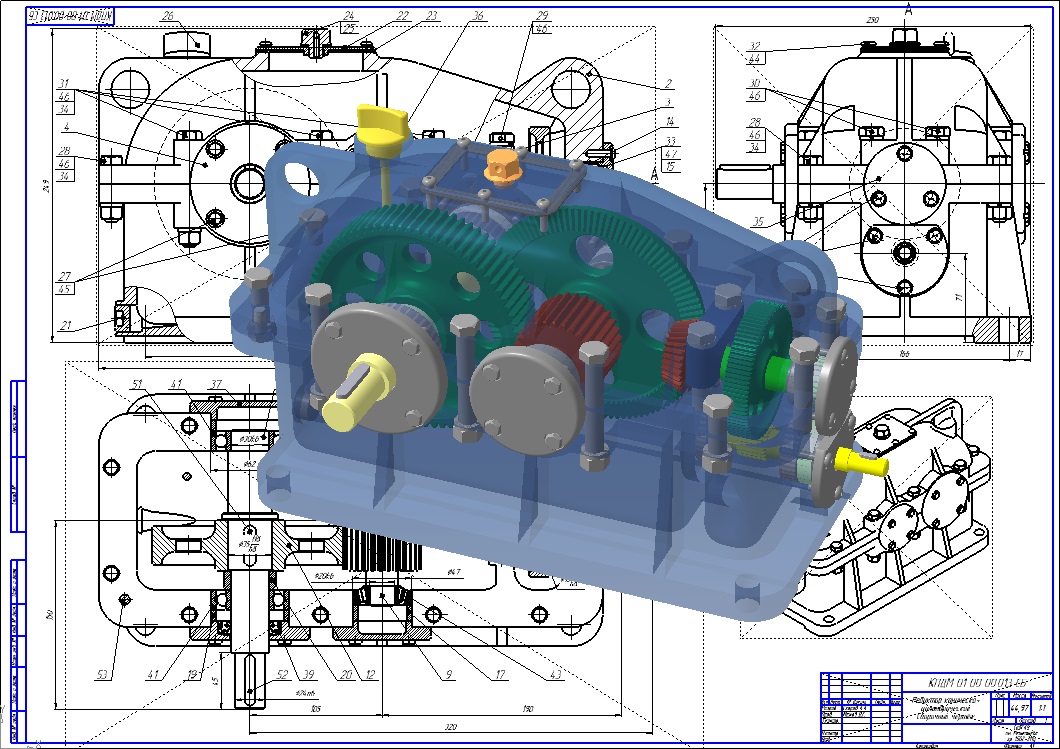

Графическая часть содержит сборочный чертёж редуктора и 4 чертежа деталей.
Редуктор выполнен как 3D сборка.

Содержание
Техническая характеристика
1 Кинематический расчет
2 Расчет тихоходной цилиндрической передачи
3 Расчет конической зубчатой передачи
4 Расчёт быстроходной цилиндрической передачи
5 Предварительный расчет валов
6 Компоновка
7 Подбор шпоночных соединений
Заключение
Список используемой литературы

Состав: Редуктор(СБ), деталировка (быстроходный вал-шестерня, тихоходный вал, колесо тихоходного вала, крышка тихоходного вала), спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:
