Проектирование привода поршневого насоса

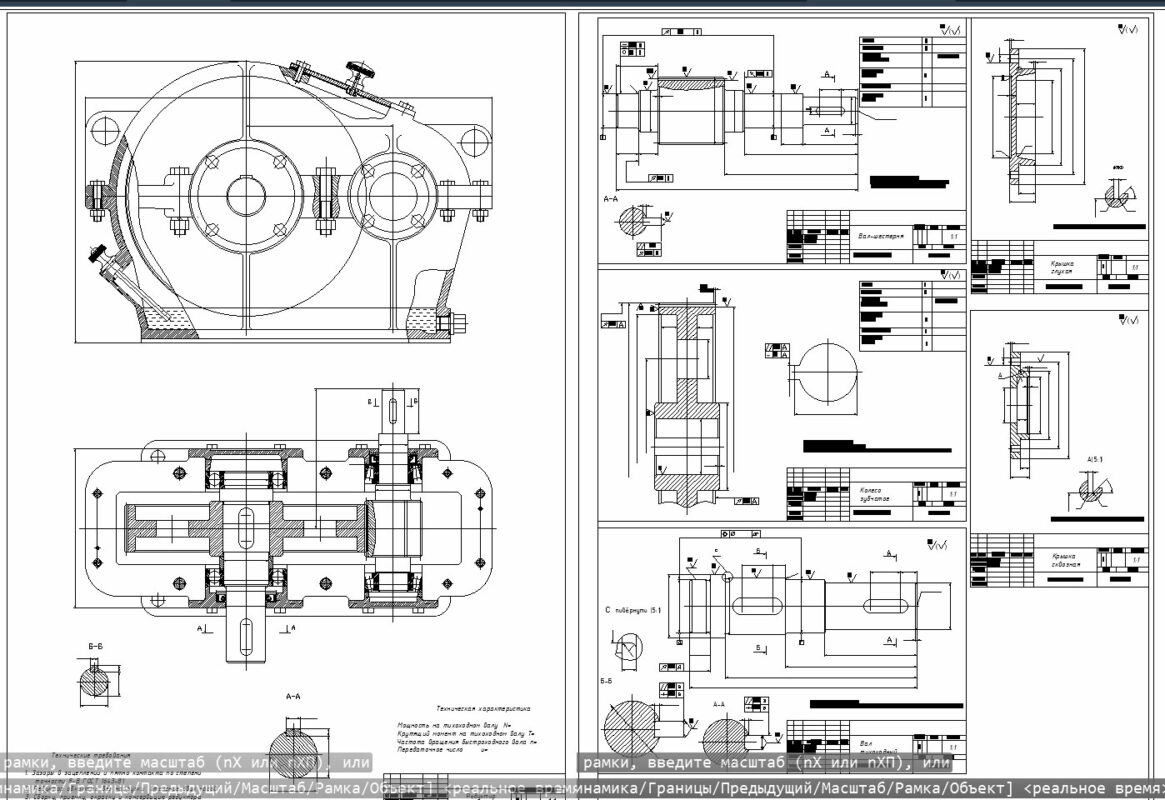

Содержит отчёт с расчётами редуктора + 2 листа А1 (деталировка и сборка). 10й вариант
Исходные данные:
1. Сила сопротивления жидкости при движении поршня Q=7,73 кН;
2. Частота вращения кривошипа насоса n2=159 мин-1;
3. Длины звеней LAB=110 мин; LB1C1=260 мм;
4. Масса шатуна (B1C1) m2=19 кг, его центр масс S1 находится на середины длины; масса поршня со штоком и ползуном m3 =38 кг;
5. Момент инерции шатуна относительно его центра масс Is=0,07 кг м3;
6. Угол наклона кривошипа к горизонту для первого положення механизма α1=18˚;
7. Привод работает 1 смену за сутки;
8. Срок службы редуктора t =15000 часов;
