Проектирование привода цепного конвейера

Южно-Уральский государственный Университет
Кафедра теоретической механики и основ проектирования машин
Курсовой проект по дисциплине "Детали машин"
На тему: "Расчет и проектирование привода цепного конвейера"
Челябинск 2011

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода цепного конвейера, который включает в себя электрический двигатель, узел звездочек и одноступенчатый червячный редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора, исполнительный орган(узел звездочек), муфту, тихоходный вал и червячное колесо..
Курсовой проект содержит 3 листа формата А3, 3 листа формата А4, 2 спецификации, 51 страница пояснительной записки, содержащей 12 рисунков, 9 таблиц и 9 источников.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).

Техническая характеристика привода:
Электродвигатель асинхронный АИР100L4 (мощность 4 кВт, частота вращения 1500 об/мин)
Редуктор червячный одноступенчатый (u=11,1)
Частота вращения на выходном валу редуктора - 18 об/мин
Общее передаточное число привода - 35
Вращающий момент на выходном валу - 1432,5 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 1451
2. Общее передаточное число редуктора 13
3. Передаточное число быстроходной ступени 4,5
4. Передаточное число тихоходной ступени 3,55
5. Вращающий момент на тихоходном валу, 24,25 Нм

Состав: Привод цепного конвейера (ВО), редуктор червячный одноступенчатый (СБ), деталировка (вал, муфта, колесо,узел звездочек), спецификация на привод, спецификация на редуктор, ПЗ Язык документа

Софт: КОМПАС-3D 11

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Проектирование привода цепного конвейера

ГОТОВАЯ КУРСОВАЯ\ИспОрган.dwg
ГОТОВАЯ КУРСОВАЯ\ИспОрган.frw
ГОТОВАЯ КУРСОВАЯ\Курсовая по ДМ.docx
ГОТОВАЯ КУРСОВАЯ\Муфта.dwg
ГОТОВАЯ КУРСОВАЯ\Муфта.frw
ГОТОВАЯ КУРСОВАЯ\Привод.dwg

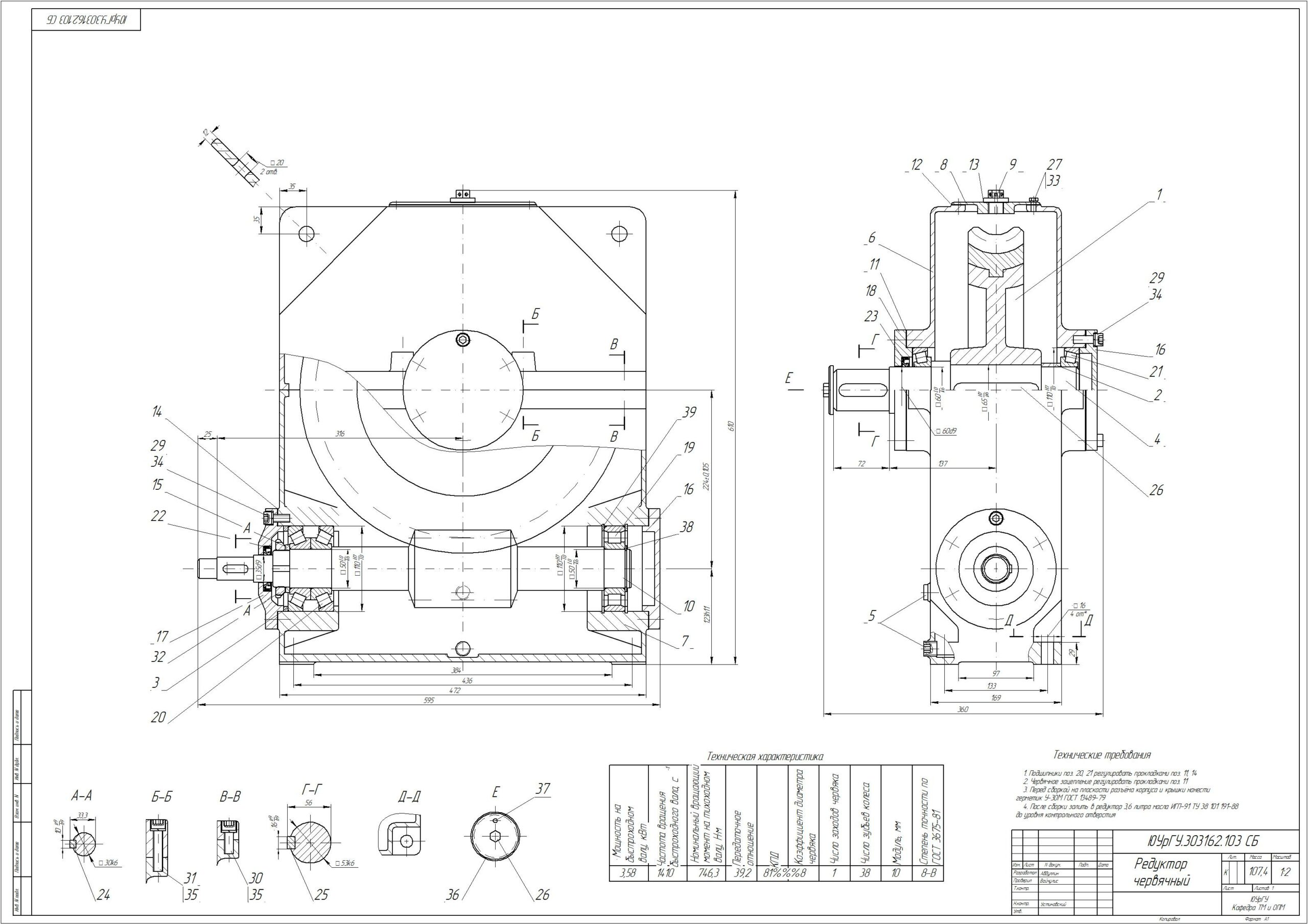

ГОТОВАЯ КУРСОВАЯ\Редуктор.dwg
ГОТОВАЯ КУРСОВАЯ\Редуктор.frw
ГОТОВАЯ КУРСОВАЯ\Содержание.docx
ГОТОВАЯ КУРСОВАЯ\Спецификация Привода.dwg
ГОТОВАЯ КУРСОВАЯ\Спецификация Редуктора.dwg
ГОТОВАЯ КУРСОВАЯ\Спецификация Редуктора.frw
ГОТОВАЯ КУРСОВАЯ\Титульный.doc
ГОТОВАЯ КУРСОВАЯ\Тихоходный вал.dwg
ГОТОВАЯ КУРСОВАЯ\Тихоходный вал.frw
ГОТОВАЯ КУРСОВАЯ\Червячное колесо.dwg
ГОТОВАЯ КУРСОВАЯ\Червячное колесо.frw
ГОТОВАЯ КУРСОВАЯ
