Российский университет транспорта
Кафедра «Основы проектирования машин»
КУРСОВОЙ ПРОЕКТ по дисциплине «Детали машин»

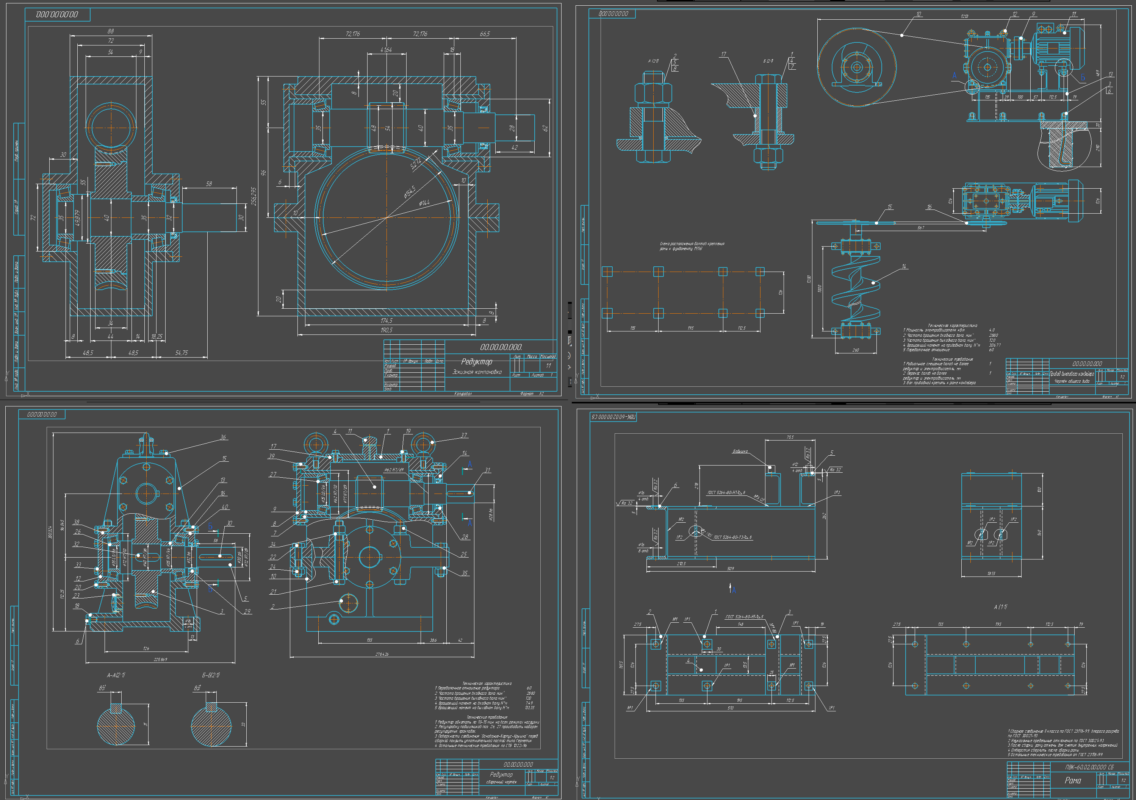

На тему проекта: «Привод винтового конвейера»
Москва 2022
Проектируемый привод состоит из электродвигателя, ременной передачи, редуктора, муфты жестко-компенсирующей и приводного вола с барабаном. Исходные данные: срок службы 5 лет, крутящий момент 307н*м, частота вращения 48 и схема.
Техническая характеристика привода
1 Мощность электродвигателя, кВт 4,0
2 Частота вращения входного вала, мин 2880
3 Частота вращения выходного вала, мин 120
4 Вращающий момент на приводном валу, Н*м 306,77
5 Передаточное отношение 60
Техническая характеристика редуктора
1 Передаточное отношение редуктора 60
2 Частота вращения входного вала мин 2880
3 Частота вращения выходного вала мин 120
4 Вращающий момент на входном валу Н*м 7,49
5 Вращающий момент на выходном валу Н*м 133,35
Оглавление
1 Энерго – кинематический расчёт привода 2
1.1 Исходные Данные 2
2. Проектирование червячных передач. 6
2.1. Выбор материалов, термообработки и определение допускаемых напряжений для червячной передачи 6
2.2. Проектный расчёт червячной передачи 10
3. Проверочный расчёт червячной передачи 14
3.1. Проверочный расчёт червячной передачи по контактным напряжениям 15
3.2. Проверочный расчёт червячной передачи по напряжениям изгиба 17
4. Расчёт цепной передачи 20
5 Расчёт валов привода 27
6 Обоснование и расчет основных размеров корпуса редуктора 28
7 Проверочный расчёт тихоходного вала редуктора 31
8. Выбор и расчет подшипников привода 40
8.1 Предварительный выбор подшипников для всех валов привода 40
8.2 проверочный расчет подшипников качения тихоходного вала 41
9. Выбор соединительных муфт 45
10. Выбор и расчет шпоночных соединений привода 46
11. Обоснование и выбор смазочных материалов 47
Список литературы 48
