Проектирование приводной станции подвесного конвейера (u=16,1)

Тульский Государственный Университет
Кафедра"Автомобили и автомобильное хозяйство"
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Расчет и проектирование приводной станции подвесного конвейера"
Тула 2013

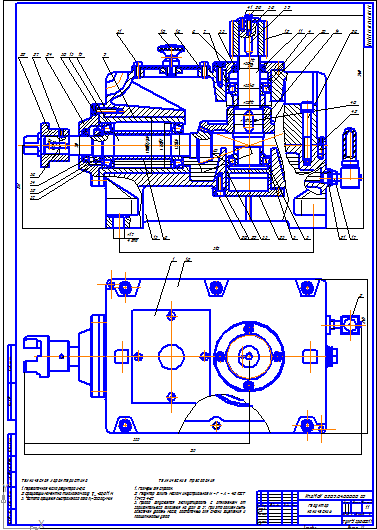

В рамках данного курсового проекта рассмотрены расчеты и проектирование приводной станции подвесного конвейера, который включает в себя электрический двигатель, упругую муфту со звездочкой, конический редуктор с круговыми зубьями и цилиндрическую зубчатую передачу. Графическая часть содержит общий вид привода, сборочный чертеж редуктора, сборочный чертеж вала рабочей машины и 3 чертежа деталировки редуктора (вал тихоходный, крышка редуктора, колесо коническое).
Курсовой проект содержит 3 листа формата А1, 2 листа формата А3, 1 лист формата А2, 3 спецификации, 39 страниц пояснительной записки, содержащей 7 рисунков, 6 таблиц и 6 источников.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).

Техническая характеристика привода:
Электродвигатель асинхронный 4А112МВ6 (мощность 4 кВт, частота вращения 1000 об/мин)
Редуктор конический одноступенчатый (u=2,8)
Частота вращения на выходном валу редуктора - 59 об/мин
Общее передаточное число привода - 16,1
Вращающий момент на выходном валу - 86,6 Н*м

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 950
2. Общее передаточное число редуктора 2,8
3. Передаточное число быстроходной ступени 2
4. Передаточное число тихоходной ступени 1,4
5. Вращающий момент на тихоходном валу, Нм 86,6

Состав: Привод (ВО), Редуктор(СБ), Вал рабочей машины (СБ), Деталировка (вал тихоходный, колесо коническое, крышка редуктора), Спецификация на привод, Спецификация на редуктор, Спецификация на вал рабочей машины, ПЗ Язык документа

Софт: КОМПАС-3D 13

Каталог / Машиностроение и механика / Детали машин / Редукторы / Проектирование приводной станции подвесного конвейера (u=16,1)

Просмотр файлов
Курсовой проект\Spetsifikatsia_PRIVOD.docx
Курсовой проект\Spetsifikatsia_reduktora.docx
Курсовой проект\Spetsifikatsia_val_RM.docx
Курсовой проект\Вал РМ.cdw
Курсовой проект\Вал тихоходный .cdw
Курсовой проект\Колесо коническое.cdw
Курсовой проект\Крышка редуктора.cdw
Курсовой проект\Общий вид привода.cdw
Курсовой проект\Пояснительная записка.docx
Курсовой проект\Редуктор.cdw
