Проектирование редуктора с косозубой цилиндрической передачей

Кубанский государственный технологический университет
Кафедра Наземного транспорта и механики
Курсовой проект по дисциплине "Детали машин
на тему: "Проектирование редуктора с косозубой цилиндрической передачей"
Краснодар 2019

Исходные данные: Мощность на выходном валу 3,5 кВт
Частота вращения выходного вала 120 об/мин
Срок службы привода 4,5 года
Косозубая передача

Спроектирован: редуктор цилиндрический с горизонтальным расположением валов. Передаточное число зубчатой передачи 3,55, ременной 2,23. Крутящий момент на выходном валу 283,8 Н∙м

Курсовой проект 54 с., 10 рис., 8 табл., 4 источника.

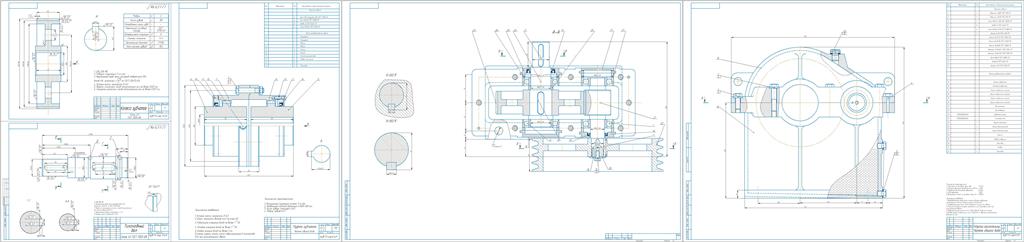

Иллюстративная часть курсового проекта: 2 листа формата А1, 1 лист формата А2, 2 листа формата А3.

Содержание
Введение ……………………………………………………………………….
Нормативные ссылки …………………………………………………………
1 Расчет общего коэффициента полезного действия (КПД) привода и требуемой мощности электродвигателя …………………………………
2 Выбор и расчет электродвигателя ……………………………………….
3 Определение кинематических и силовых параметров валов привода ...
4 Выбор материала зубчатых колес…………………………………………
5 Расчет закрытой зубчатой цилиндрической передачи …………………
6 Расчет клиноременной передачи …………………………………………
7 Проектный расчет валов ………………………………………………….
8 Эскизная компоновка редуктора ………………………………………...
8.1 Конструирование валов …………………………………..……….....
8.2 Предварительный выбор подшипников…………………….…….....
8.3 Выбор способа смазки передачи и подшипников ….…..…………..
8.4 Выбор крышек подшипниковых узлов и уплотнений .……..……...
8.5 Графическая часть эскизной компоновки редуктора …….......…....
9 Определение внутренних силовых факторов в сечениях вала ………...
10 Проверочный расчет подшипников на долговечность …………………
11 Проверочный расчет вала на усталостную прочность …………………
12 Проверочный расчет шпоночных соединений ………………………….
13 Выбор муфты ……………………………………………………………...
14 Выбор посадок для сопряжений основных деталей привода ………….
15 Выбор сорта масла ……………………………………………………….
16 Конструирование корпуса и краткое описание сборки редуктора......
Заключение ………………..………………………………………….……….
Список использованных источников …………………………………....…..

Состав: Редуктор (ВО), Редуктор (СБ), Деталировка (вал, колесо), Спецификация, ПЗ Язык документа
