Расчёт привода ленточного конвейера

«Белорусско-Российский университет»

Кафедра: «Основы проектирования машин»
Дисциплина: «Детали машин»

Курсовая работа

по дисциплине «Детали машин»

Тема: ”Привод ленточного конвейера ”
Могилёв 2016

Исходные данные 1.Электродвигатель и редуктор установить на общей раме или плите.
2.Предусмотреть возможность регулирования натяжения ремня.
3.Срок службы редуктора 6 лет;
4.Тяговое усилие на барабане =2,4 кН;
5.Скорость движения ленты =1,4 м/с;
6.Диаметр барабана D=400 мм.

Содержание
Введение
1. Энерго-кинематический расчёт привода
1.1 Подбор электродвигателя
1.2 Назначение передаточных отношений передач
1.3Определение основных энерго-кинематических параметров на валах привода
2. Проектный расчет передач редуктора
2.1 Выбор материалов, термообработки и определение допускаемых напряжений для зубчатых колёс
2.2 Проектный расчёт тихоходной передачи
2.3 Проектный расчёт быстроходной передачи
3. Проверочный расчёт передач редуктора
3.1 Проверочный расчёт тихоходной передачи
3.1.1 Проверочный расчёт передачи по контактным напряжениям
3.1.2 Проверочный расчёт передачи по напряжениям изгиба
3.2 Проверочный расчёт быстроходной передачи
3.2.1 Проверочный расчёт передачи по контактным напряжениям
3.2.2 Проверочный расчёт передачи по напряжениям изгиба
4 Расчёт открытой передачи
5 Проектный расчёт валов привода
5.1 Проектный расчёт промежуточного вала
5.2 Проектный расчёт быстроходного вала
5.3 Проектный расчёт тихоходного вала
5.4 Проектный расчёт приводного вала
6 Обоснование и расчёт основных размеров корпуса редуктора
7 Проверочный расчёт тихоходного вала
7.1 Определение реакций опор
7.2 Расчёт вала на усталостную прочность
8 Выбор и расчёт шпоночных соединений привода
9 Выбор и расчёт подшипников привода
9.1 Проверочный расчёт подшипников
10 Выбор соединительных муфт
11 Обоснование и выбор смазочных материалов
13. Заключение
Список литературы

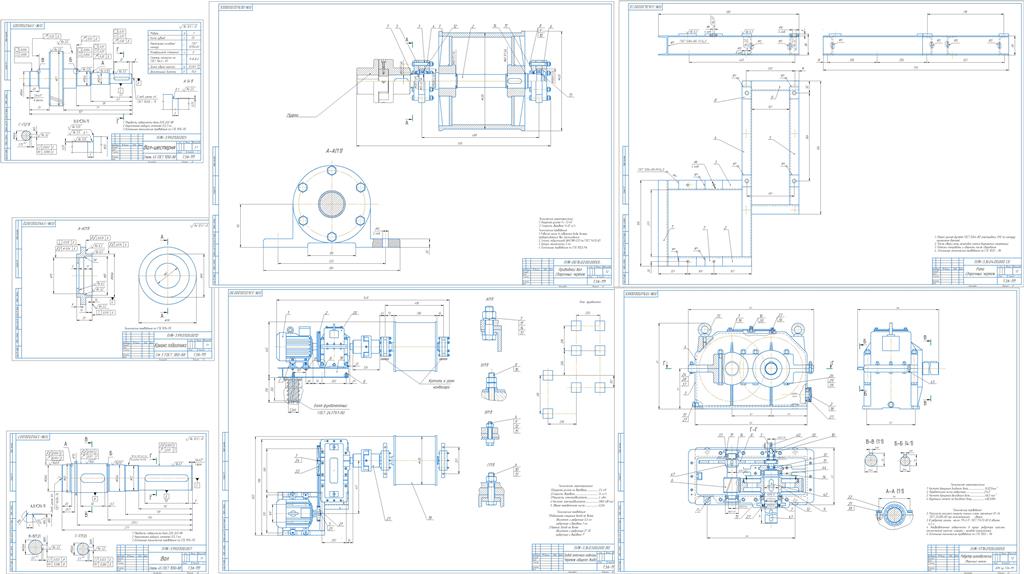

Состав: Редуктор(СБ) Деталировка( вал шестерня , вал, крышка подшипника) Приводной вал(СБ), Привод(ОВ), Рама(СБ) Язык документа

Софт: КОМПАС-3D 16,0

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Расчёт привода ленточного конвейера

Новая папка/Soderzhanie.rtf
Новая папка/Вал шестерня.cdw
Новая папка/Вал.cdw
Новая папка/Крышка подшипника.cdw
Новая папка/Моя записка.docx
Новая папка/мОЯ СПЕЦИФИКАЦИЯ(ПРИВОД).doc
Новая папка/мОЯ СПЕЦИФИКАЦИЯ(ПРИВОДНОЙ ВАЛ).doc
Новая папка/мОЯ СПЕЦИФИКАЦИЯ.doc
Новая папка/Привод Общий Вид.cdw
Новая папка/приводной вал готовый.cdw
Новая папка/Рама.cdw
Новая папка/Сборочный Чертеж.cdw
Новая папка/Спецификация (Рама).doc
Новая папка
