Расчет вала тихоходного

Белорусско-Российский университет
Кафедра "Основы проектирования машин"
Расчетно-графическое задание " Расчет вала"
Могилев, 2018

Исходными данными к расчету вала являются:
Крутящий момент на шестерне Т1 = 110,077 Н*м;
Крутящий момент на валу колеса Т2=144,301Н*м;
Делительный диметр шестерни =108,75 мм;
Делительный диметр колеса =148,75 мм;
Ширина колеса =35мм.

Содержание
1 Порядок расчета вала 3
1.1Проектный расчет вала 3
1.2 Определение опасных сечений вала 6
1.3 Проверочный расчет вала на усталостную выносливость 9
2 Расчет подшипников качения 14
Список литературы 17

Состав: Вал тихоходный Язык документа

Софт: КОМПАС-3D 16,1

Просмотр файлов
individualka3_moe.doc

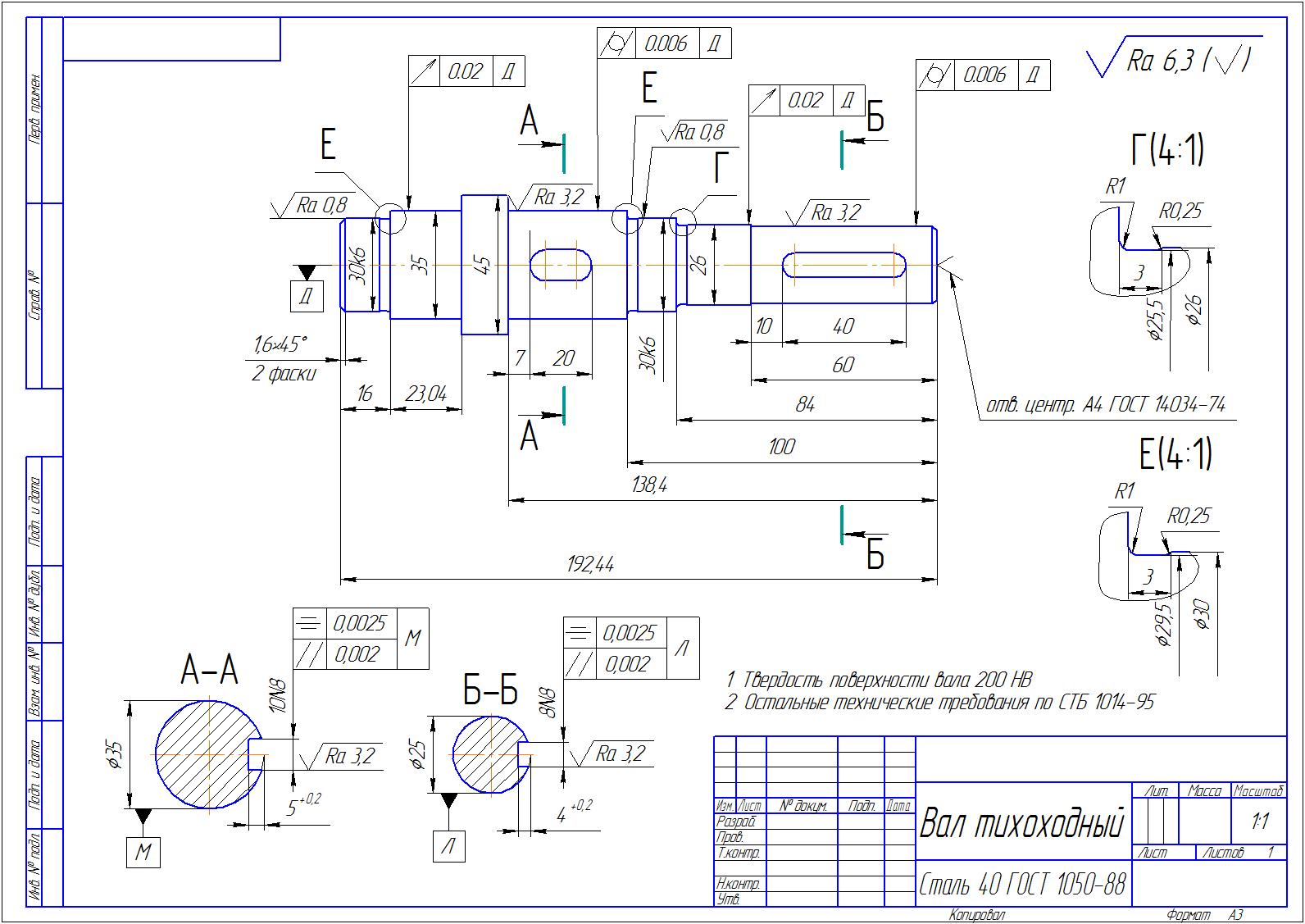

МОЙ ВАЛ nb[j[kjlus.cdw
