КОМПАС 3D 18

Разработка конический редуктора

«Ижевский государственный технический университет имени М. Т. Калашникова»
(ВФ ФГБОУ ВО «ИжГТУ имени М. Т. Калашникова»)
Кафедра: «Технология машиностроения и приборостроения»
по дисциплине: «Детали Машин»
Воткинск 2017

Конический редуктор
Исходные данные к проектированию
срок службы- 5 лет;
К_г=0,6 ;К_с=0,9 ;
К_г – коэффициент годового использования
К_с–коэффициент суточного использования
Т_вых=130 нм;
n_вых=7(об.)⁄сек.
Т_вых – крутящий момент на выходном валу;
n_вых - частота вращения выходного вала;

Содержание
Техническое задание……………………………………………………………...3
Введение………………………………………………………………………...…4
1. Кинематический анализ конического редуктора…………..…………….5
1.1 Выбор электродвигателя…………………………………………………..5
1.2 Уточняем передаточное отношение механизма………………………....6
1.3 Определим погрешность привода………………………………………...6
2. Расчет конических передач………………………………………………..7
2.1 Выбор материала колес.…………………………………………………...7
2.2 Допускаемые напряжения………………………………………………...8
3. Расчет конических зубчатых передач………………………….………...11
3.1 Диаметр внешней делительной окружности шестерни…………….….11
3.2 Конусное расстояние и ширина зубчатого венца……………………..11
3.3 Модуль передачи…………………………….…………………………..11
3.4 Числа зубьев………………………………………………...…………….12
3.5 Фактическое передаточное число……………………………………….13
3.6 Окончательные значения размеров колес………………………………14
3.7 Размеры заготовки колес………………………………………………...14
3.8 Силы в зацеплении……………………………………………………….14
3.9 Проверка зубьев колес по контактным напряжениям…………………15
3.10 Проверка зубьев колес по напряжениям изгиба…………………….15
3.11 Проверочный расчет на прочность зубьев при действии пиковой нагрузки……………………………………………………………………..15
4. Разработка эскизного проекта……..…………………………………...18
4.1 Диаметры валов………………………………………………………...18
4.2 Расстояние между деталями передач…………………………….……18
4.3 Выбор типа подшипника………………………………………………..18
4.4 Конструктивные размеры крышек подшипников…………………......20
4.5 Конструктивные размеры корпуса и крышки редуктора…………...…21
4.6 Определение реакций, возникающих в опоре, и построение эпюр изгибающих моментов…………………………………………………………21
5. Проверочный расчет подшипников…………………………...……….……28
5.1 Расчет подшипников на статическую грузоподъемность………..…28
5.2 Расчет подшипников на заданный ресурс………………………..…..29
6. Проверочный расчет валов…………………………………………………..31
6.1 Расчет на кручение…………………………………………………….31
6.2 Расчет на прочность……………………………………………….......31
6.3 Расчет на жесткость…………………………………………………...34
6.4 Расчет на перемещение при кручении……………………………….36
6.5 Расчет на колебания…………………………………………………...37
7. Выбор и расчет шпонок………………………………………………...........38
8. Выбор сорта масла и способа смазки………………………………………..40
Заключение…………………………………………………………………...…41
Список литературы……………………………………………………………..42
Приложение…………………………………………………………………….43

Состав: Пояснительная записка, рабочий чертёж червяка, рабочий чертёж крышки, рабоий чертёж корпуса, сборочный чертёж червячного редуктора, спецификация Язык документа

Софт: КОМПАС-3D 2017

Каталог / Машиностроение и механика / Детали машин / Редукторы / Разработка конический редуктора

Просмотр файлов
Детали машин\Вал шестерня.cdw
Детали машин\Записка.docx
Детали машин\Корпус редуктора.cdw
Детали машин\Крышка подшипника.cdw
Детали машин\Крышка.cdw

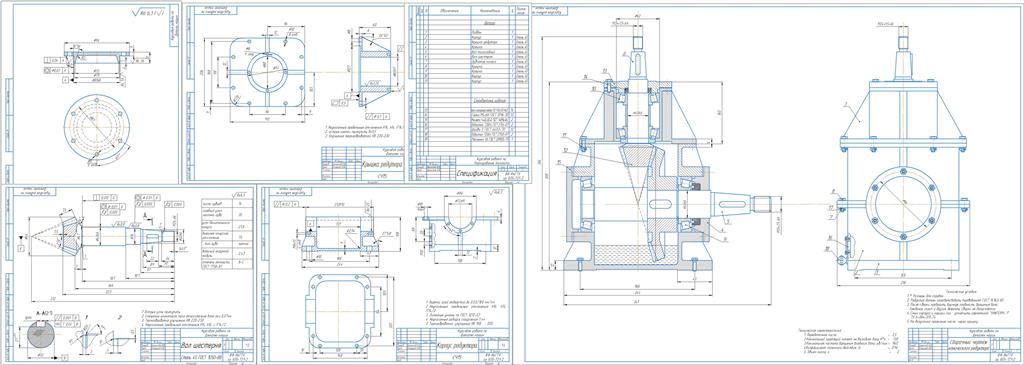

Детали машин\Сборочный чертеж.cdw
Детали машин\Спецификация.spw
Детали машин
