Редуктор 3-х ступенчатый

Херсонский национальный технический университет
Кафедра оборудования легкой промышленности и бытового обслуживания
Курсовой проект по дисциплине "Детали машин"
На тему: "Проектирование привода с трехступенчатым цилиндрическим редуктором"
Херсон 2013

Исходные данные: Выходная мощность привода Р=11 кВт и угловая скорость вращения ω=1,1π, .
Курсовой проект заключается в конструировании привода общего назначения по заданным выходным параметрам и по заданной схеме привода. Данный привод состоит из электродвигателя, муфты, трехступенчатого цилиндрического редуктора и цепной передачи.
Работоспособность спроектированного привода подтверждается проверочными расчетами. Обработка деталей и сборка привода приведены в графической части курсового проекта.
Выполнено 3 рабочих чертежа на листах формата А1:

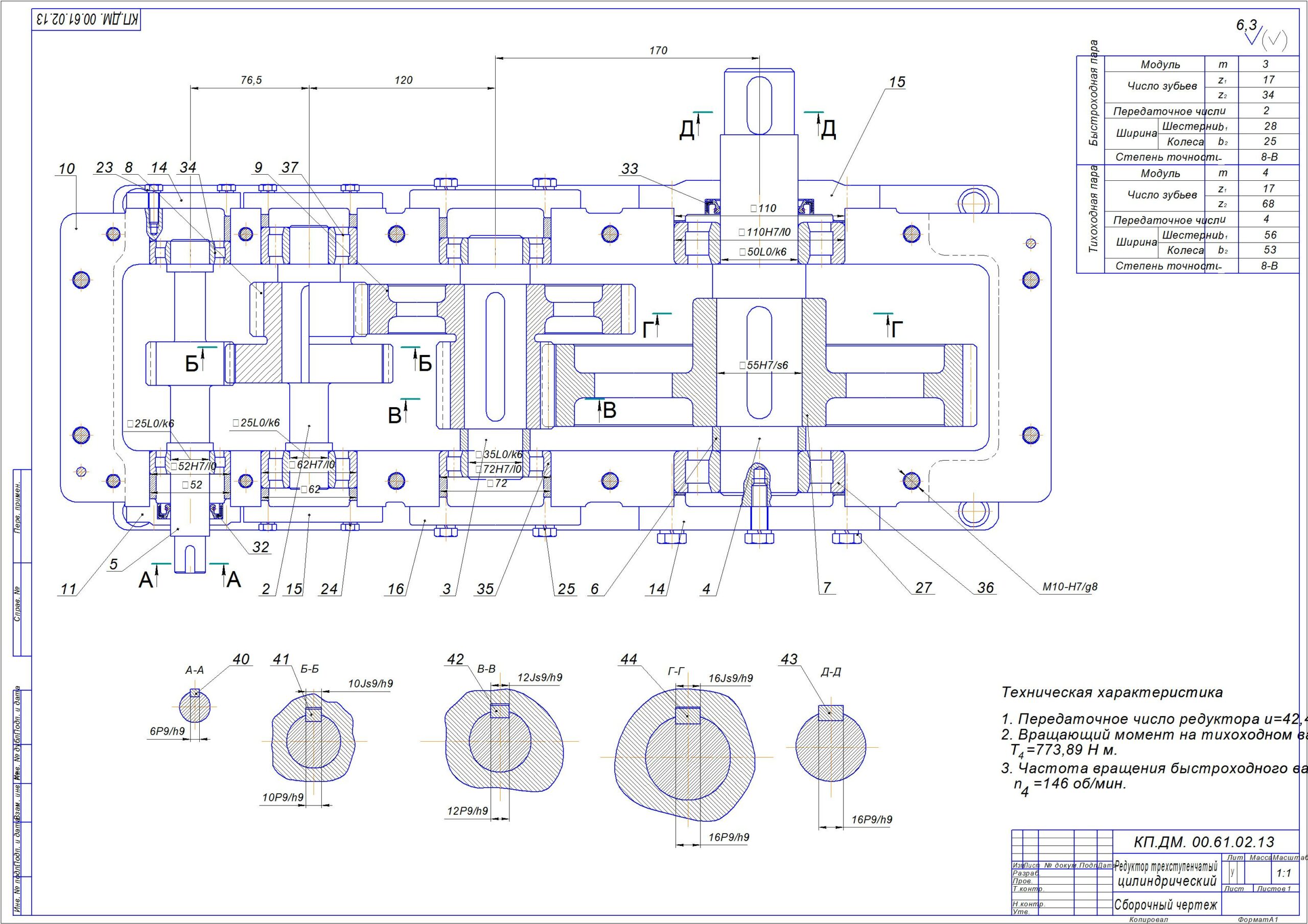

1 лист – рабочий чертёж общего вида привода
2 лист - рабочий чертеж общего вида редуктора
3 лист - рабочий чертеж общего вида редуктора
4 лист - рабочий чертеж деталей
Содержание
Введение.
1.Выбор электродвигателя. Кинематический и силовой расчет привода.
1.1. Выбор электродвигателя.
1.2. Кинематический расчет привода
1.3. Силовой расчет привода.
2. Расчет цепной передачи.
2.1. Проектный расчет.
2.2. Проверочный расчет.
3. Выбор материала зубчатых колес.
Определение допустимых напряжений.
4. Расчет зубчатой передачи.
4.1. Расчет первой ступени.
4.2. Расчет второй ступени.
4.3. Расчет третей ступени.
5. Расчет валов.
5.1. Предварительный расчет валов.
5.2. Проектный расчет валов.
6. Подшипники качения.
6.1. Выбор и проверка подшипника для быстроходного вала.
6.2. Выбор и проверка подшипника для
первого промежуточного вала.
6.3. Выбор и проверка подшипника для
второго промежуточного вала.
6.4. Выбор и проверка подшипника для тихоходного вала.
7. Выбор и обоснование шпонок.
8. Уточненный расчет валов.
8.1. Проверочный расчет валов на прочность.
8.2 Расчет валов на усталостную прочность.
9. Выбор смазки в редукторе.
10. Подбор муфты.
11. Посадки основных деталей редуктора.
Заключение.
Список использованных стандартов.
Список использованной литературы.
