Донецкая академия автомобильного транспорта (ДААТ)
Кафедра техническая эксплуатация автомобилей
Курсовой проект по дисциплине «Детали машин»
На тему «Спроектировать редуктор привода ременного конвейера»
Донецк 2015
Исходные данные:
- Синхронное число оборотов двигателя nдв= 3000 об/мин.
- Обороты барабана пб = 35 об/мин.
- Крутящий момент на валу барабана Тб= 800 Нм.
- Диаметр барабана Дб= 600 мм.
- Срок Lг= 6 лет.
- Суточная продолжительность работы Lc= 2 смены.
- Коэффициент использования привода в течение смены Кс=0,72 .
- Число часов работы в смену tc= 8 часов.
- Направление витка червяка -
- Материал червяка 40ХН, HRC48-54.
- Режим работы: кратковременные перегрузки до 120% основной нагрузки
ВВЕДЕНИЕ
1. Выбор двигателя и кинематический расчет привода
1.1. Определение мощности и числа оборотов двигателя
1.2. Определение передаточных чисел
1.3. Силовые и кинематические параметры привода.
2. Выбор материалов и допускаемых напряжений.
2.1 .Выбор материалов.
2.2.Допускаемые контактные напряжения и напряжения изгиба.
3. Проектный расчет червячной передачи
4. Проверочные расчеты передачи
4.1 .Определение коэффициента полезного действия
4.2.Проверка прочности по контактным напряжениям
4.3.Проверка прочности червячного колеса по напряжениям изгиба
5. Предварительный расчет валов редуктора
5.1.Ведущий вал клиноременной передачи
5.2.Ведущий вал редуктора
5.3.Ведомый вал редуктора
6. Конструирование червяка и червячного колеса
6.1.Червяк
6.2.Червячное колесо
7. Конструктивные размеры корпуса редуктора
8. Эскизная компоновка редуктора
9. Нагрузки валов редуктора
9.1.Силы, действующие на валы
9.2. Силовая схема нагружения валов
10. Расчет валов на статическую прочность
10.1.Вал червячного колеса
11. Поверка долговечности подшипников
11.1. Вал червячного колеса
12. Поверка прочности шпоночных соединений
13. Тепловой расчет редуктора
14. Расчет на жесткость вала червяка
15. Уточненный расчет вала червячного колеса
16. Выбор муфты
17. Смазка редуктора
18. Сборка редуктора
ВЫВОДЫ
Список используемых источников

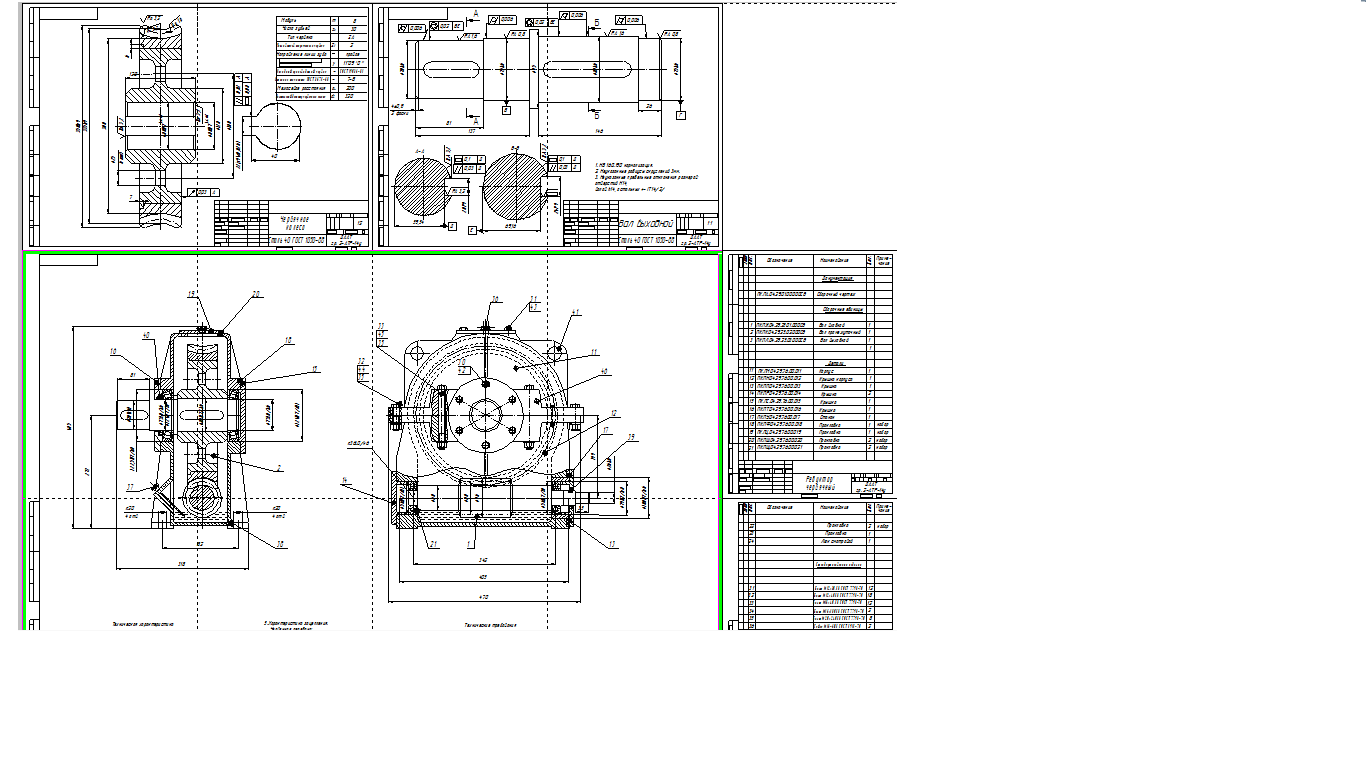

Чертежи
1.Редуктор червячный одноступенчатый
2.Вал выходной
3.Червячное колесо
4.Спецификация
