Редуктор червячный одноступенчатый 3D

Редуктор червячный одноступенчатый
Техническая характеристика:

  • Передаточное число U = 8
  • Число заходов червяка Zч = 1
  • Число зубьев червячного колеса Zк = 8
  • Модуль червячного зацепления M = 20
  • Меж осевое растояние а = 160 мм
  • Диаметр червяка dч = 160 мм
  • Диаметр червячного колеса dк = 160 мм
  • Угол подъема винтовой линии червяка - 7,13 град.
  • К.П.Д. - 0,77
  • Номинальный вращающий момент на ведомом валу M = 2000 Н*м
  • Угловая скорость ведомого вала w = 5 1/c
  • Тип и номер установленных подшипников: радиально-упорные роликовые, №7311, №7218
  • Материал червяка - Сталь 40Х
  • Материал червячного колеса - БрО10Н1Ф1
  • Диаметр входного конца ведущего вала dвх = 45 мм
  • Диаметр выходного конца ведомого вала dвих = 80 мм

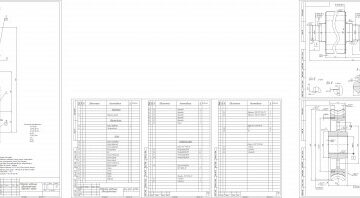

Чертежи в формате Компас:

  • Редуктор.a3d
  • Вал ведомый.m3d
  • Вал-червяк.m3d
  • Кольцо маслоуд_1.m3d
  • Кольцо маслоуд_1м.m3d
  • Кольцо маслоуд_2.m3d
  • Корпус.m3d
  • Крышка подшипника 1 (гл).m3d
  • Крышка подшипника 1 (нс).m3d
  • Крышка подшипника 2 (гл).m3d
  • Крышка подшипника 2 (нс).m3d
  • Крышка смотрового отверстия.a3d
  • Крышка.m3d
  • Подшипник 7218.m3d
  • Подшипник 7311.m3d
  • Пробка.m3d
  • Рым-болт М12.m3d
  • Стакан.m3d
  • Червячное колесо.a3d
  • Шпонка.m3d
  • Щуп.m3d
  • Червячное колесо
  • Болт_.m3d
  • Венец.m3d
  • Маточина.m3d
  • Крепежные элементы
  • Болт М10.m3d
  • Болт М12.m3d
  • Болт М14.m3d
  • Болт М16.m3d
  • Гайка 10,6.m3d
  • Гайка 14,6.m3d

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 12

Файлы:
Reduktor chervjachnyj 1st/
Reduktor chervjachnyj 1st/Шпонка.m3d
Reduktor chervjachnyj 1st/Подшипник 7218.m3d
Reduktor chervjachnyj 1st/Вал ведомый.m3d
Reduktor chervjachnyj 1st/Крышка подшипника 1 (гл).m3d
Reduktor chervjachnyj 1st/Кольцо маслоуд_2.m3d
Reduktor chervjachnyj 1st/Крепежные элементы/
Reduktor chervjachnyj 1st/Крепежные элементы/Болт М14.m3d
Reduktor chervjachnyj 1st/Крепежные элементы/Гайка 14,6.m3d
Reduktor chervjachnyj 1st/Крепежные элементы/Болт М16.m3d
Reduktor chervjachnyj 1st/Крепежные элементы/Болт М12.m3d
Reduktor chervjachnyj 1st/Крепежные элементы/Гайка 10,6.m3d
Reduktor chervjachnyj 1st/Крепежные элементы/Болт М10.m3d
Reduktor chervjachnyj 1st/_РЕДУКТОР.a3d
Reduktor chervjachnyj 1st/Подшипник 7311.m3d
Reduktor chervjachnyj 1st/Корпус.m3d
Reduktor chervjachnyj 1st/Щуп.m3d
Reduktor chervjachnyj 1st/Крышка подшипника 1 (нс).m3d
Reduktor chervjachnyj 1st/Рым-болт М12.m3d
Reduktor chervjachnyj 1st/Кольцо маслоуд_1м.m3d
Reduktor chervjachnyj 1st/Червячное колесо/
Reduktor chervjachnyj 1st/Червячное колесо/Маточина.m3d
Reduktor chervjachnyj 1st/Червячное колесо/Венец.m3d
Reduktor chervjachnyj 1st/Червячное колесо/Болт_.m3d
Reduktor chervjachnyj 1st/Червячное колесо.a3d
Reduktor chervjachnyj 1st/Крышка подшипника 2 (нс).m3d
Reduktor chervjachnyj 1st/Крышка подшипника 2 (гл).m3d
Reduktor chervjachnyj 1st/Крышка.m3d
Reduktor chervjachnyj 1st/Крышка смотрового отверстия.a3d
Reduktor chervjachnyj 1st/Вал-червяк.m3d
Reduktor chervjachnyj 1st/Стакан.m3d
Reduktor chervjachnyj 1st/Кольцо маслоуд_1.m3d
Reduktor chervjachnyj 1st/Пробка.m3d
