Редуктор двухступенчатый цилиндрическо-червячный

0
304
2455
4
0

Техническая характеристика

Передаточное число редуктора 51,95
2 Вращающий момент на выходном валу, Н м 1568,9
3 Частота вращения выходного вала, мин 14
4 Коэффициент полезного действия, 71



Автор
oledjo
Дата
29.11.2011
Язык
Русский
Состав

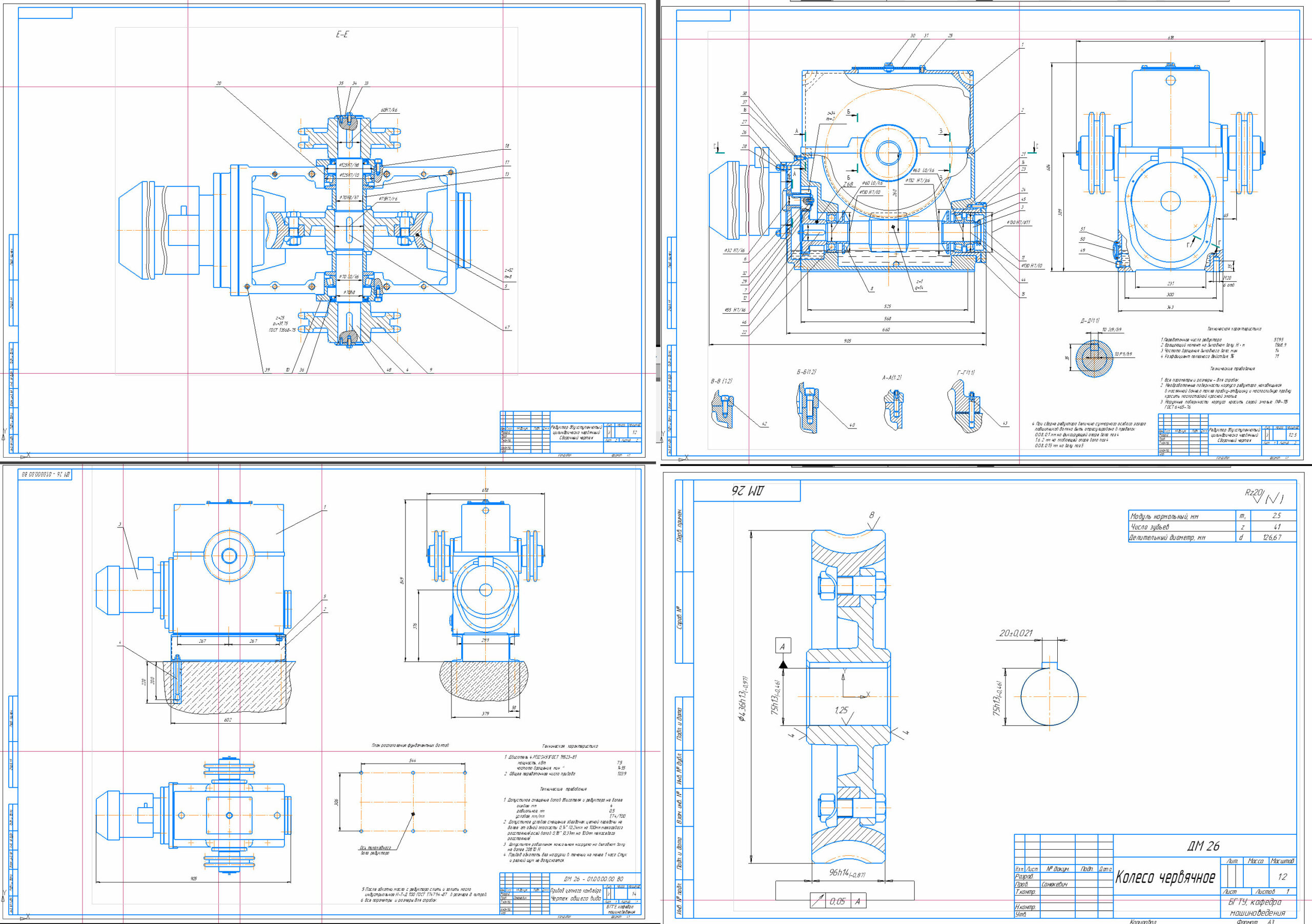

Вид общий (ВО), Сборочный чертеж(СБ), Спецификация
Софт
CDW, Компас v12
Содержимое архива
  • 1
    • 1 Выбор электродвигателя и кинематический расчеты привода.doc
    • 10 Проверочный расчёт предварительно выбранных подшипников.doc
    • 11 Рама.doc
    • 2 Расчет передач редуктора.doc
    • 3 Расчет цепной передачи.doc
    • 4 Выбор типов подшипников и схем их установки.doc
    • 5 Проектный расчет и разработка конструкций валов.doc
    • 6 Конмтруирование элементов передач привода.doc
    • 7 Конструирование корпуса.doc
    • 8 Расчёт соединений вал.doc
    • 9 Проверочный расчет валов редуктора.doc
    • Введение.doc
    • Содержание.doc
    • Спецификация
      • Спец 1.0 к 1-мулисту.DOC
      • Спец 1.1 к 1-мулисту.DOC
      • Спец 1.2 к 1-мулисту.DOC
      • Спец 3.0 к 3-мулисту.DOC
      • Спец 3.1 к 3-мулисту.DOC
    • Чертежи
      • 2 вида редуктора.cdw
      • Вал.cdw
      • Колесо зубчатое.cdw
      • Общий вид.cdw
      • Разрез редуктора.cdw
