Редуктор одноступенчатый

Министерство сельского хозяйства Российской Федерации
Федеральное государственное бюджетное образовательное учреждение
высшего образования
«Уральский государственный аграрный университет»
Факультет транспортно-технологических машин и сервиса
Кафедра технологических и транспортных машин
Екатеринбург 2018

F = 4.1 кН - окружное усилие на ведомой звёздочке цепной передачи; V = 1.0 м/c - окружная скорость на ведомой звёздочке транспортёра; d_Б = 400 мм - диаметр звёздочки цепной передачи; n_дв = 750 об/мин- рекомендуемая частота вращения двигателя; u_(о.п.) = 5.0 - передаточное число открытой передачи (ременной).

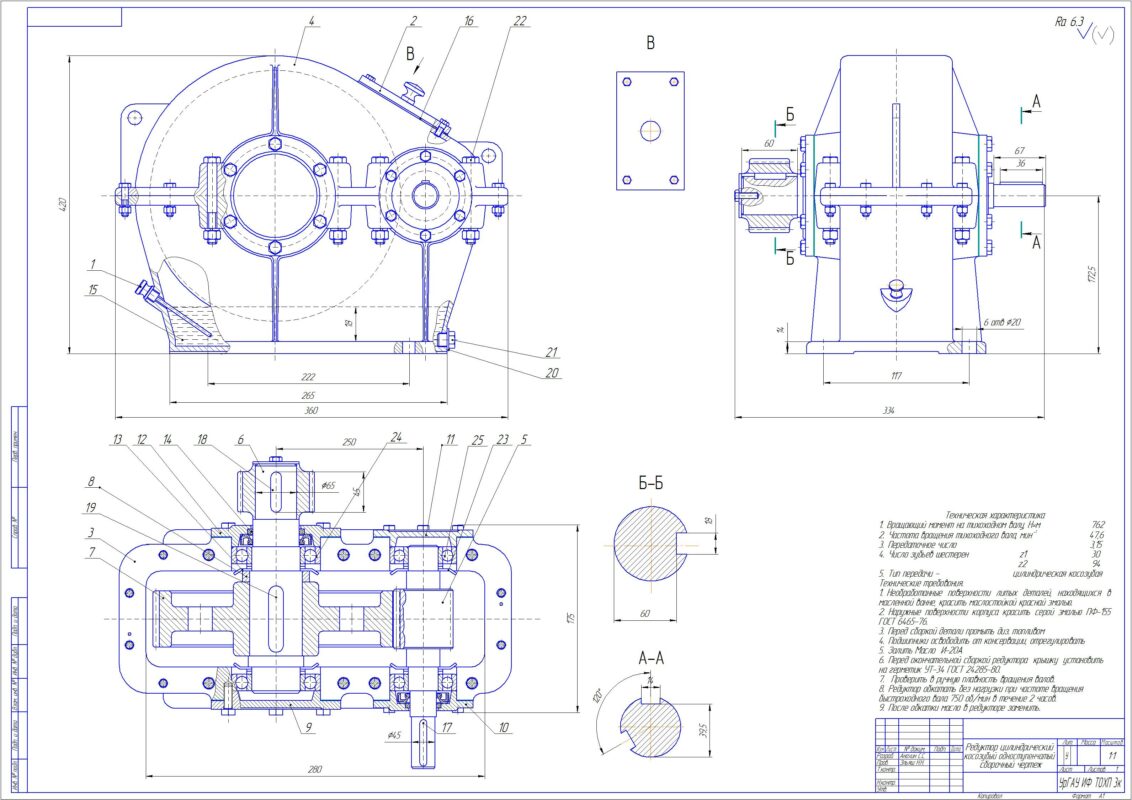

графическая часть содержит одноступенчатый редуктор и вал шестерню.
Содержание
Введение
Выбор электродвигателя. Расчёт кинематических и энергосиловых параметров редуктора
Расчёт передачи редуктора
Конструирование редуктора
Проверка подшипников на долговечность
Проверочный расчет валов и соединений
Выбор сорта смазки
Сборка редуктора
Литература

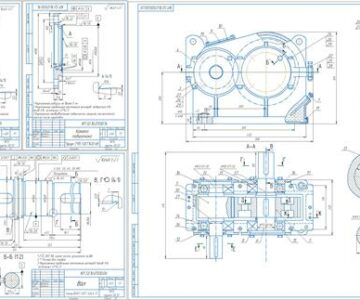

Состав: Спецификация, Редуктор, Вал шестерня, расчетно-пояснительная записка Язык документа

Софт: КОМПАС-3D 13.1

Файлы:
Reduktor_Anokhin.cdw
Spetsifikatsia.spw
VSh_Anokhin.cdw
detali_mashin_anokhin_1_2_chast.docx
