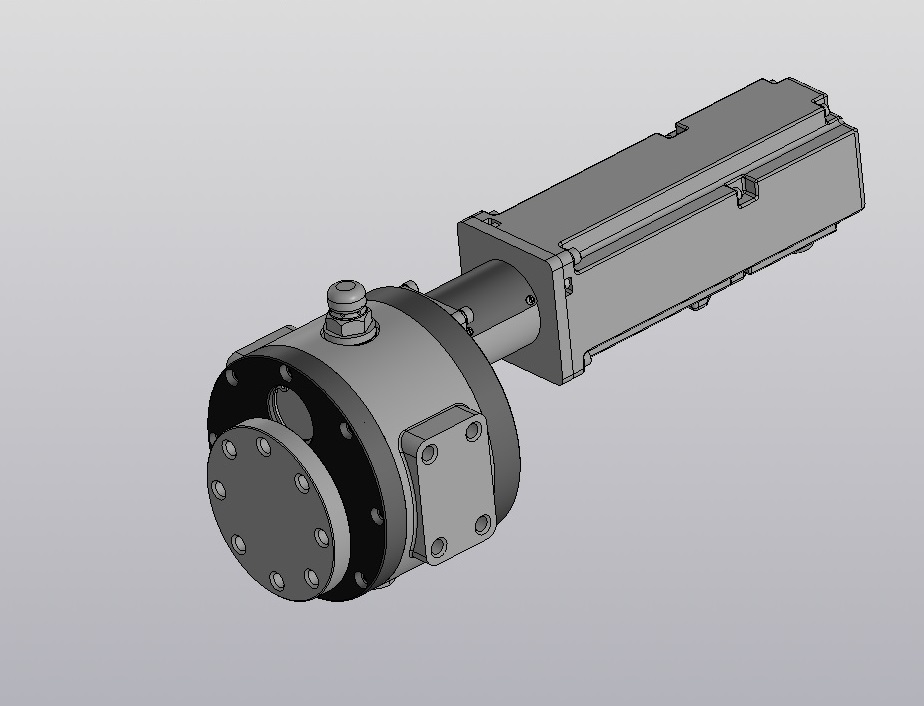

Редуктор с сервоприводом

Редуктор с сервоприводом

Техническая характеристика:
- Мощность выходная, Вт - 580.
- Частота вращения выходного вала, об/мин - 30.
- Крутящий момент на выходном валу, Нм - 8,17.
- Система питания - переменный ток частотой 50 Гц напряжением 220 В.

Габаритный размер (ДхШхВ), мм: 316х120х142
Вес, кг: 8,7

Может применяться, как механизм поворота захвата промышленного робота

Состав: 3D сборка

Софт: КОМПАС-3D 19.1

Файлы:
Вал ведомый _ МПЗР-20-30.00.010.m3d
Вал сервопривода.m3d
Вал-шестерня _ МПЗР-20-30.00.003.m3d
Винт.a3d
Зубчатое колесо.m3d
Корпус _ МПЗР-20-30.00.005.m3d
Корпус сапуна.m3d
Крышка _ МПЗР-20-30.00.001.m3d
Крышка _ МПЗР-20-30.00.007.m3d
Крышка _ МПЗР-20-30.00.009.m3d
Крышка _ МПЗР-20-30.00.013.m3d
Крышка сапуна.m3d
МПЗР.a3d
Муфта спиральная FC25-P2 ISKRA.m3d
Переходник _ МПЗР-20-30.00.008.m3d
Пробка _ МПЗР-20-30.00.012.m3d
Прокладка_МПЗР-20-30.00.004.m3d
Сапун.a3d
Сервопривод 60CSTB-MO1930.m3d
Стержень сапуна.m3d
Уплотнитель сапуна.m3d
Фланец _ МПЗР-20-30.00.002.m3d
Фланец _ МПЗР-20-30.00.006.m3d
Шпонка 5х5х20 ГОСТ 23360-78.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

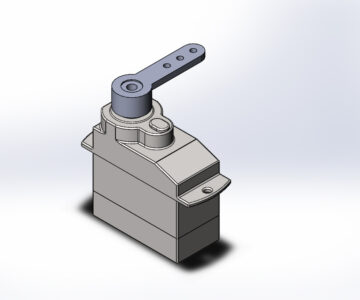

Сервопривод модельный, 2 грамма.
Рейтинг: 20
Софт: SolidWorks 2018
Состав: 3D сборка.
0
1
1
137
Сервопривод модельный, 2 грамма.
Механизм поворота руки манипулятора
Рейтинг: 50
Софт: КОМПАС-3D 17SP1
Состав: Механизм поворота руки манипул
0
5
4
754
Механизм поворота руки манипулятора

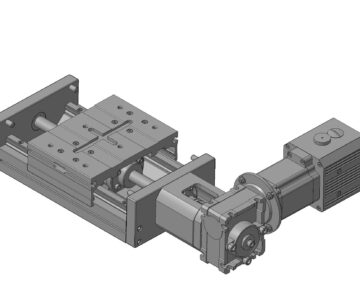

Модуль СТМ СТМУ с сервоприводом СПШ20-23017 и редуктором NMRV в сборе
