Редуктор специальный для вращения труб, роликопоры

1. Модуль 4
2. Число зубьев 4/50
3. Межосевое расстояние, мм 125 0,09
4. Передаточное отношение 12,5
5. Степень точности 7-8-8-С
6. Боковой зазор, мм 0,1...0,285
7. Суммарное пятно контакта, %
- по высоте зуба 55
- по длине зуба 50
8. Суммарный осевой зазор подшипников, мм
- червяка 0,04...0,11
- червячного колеса 0,06...0,14

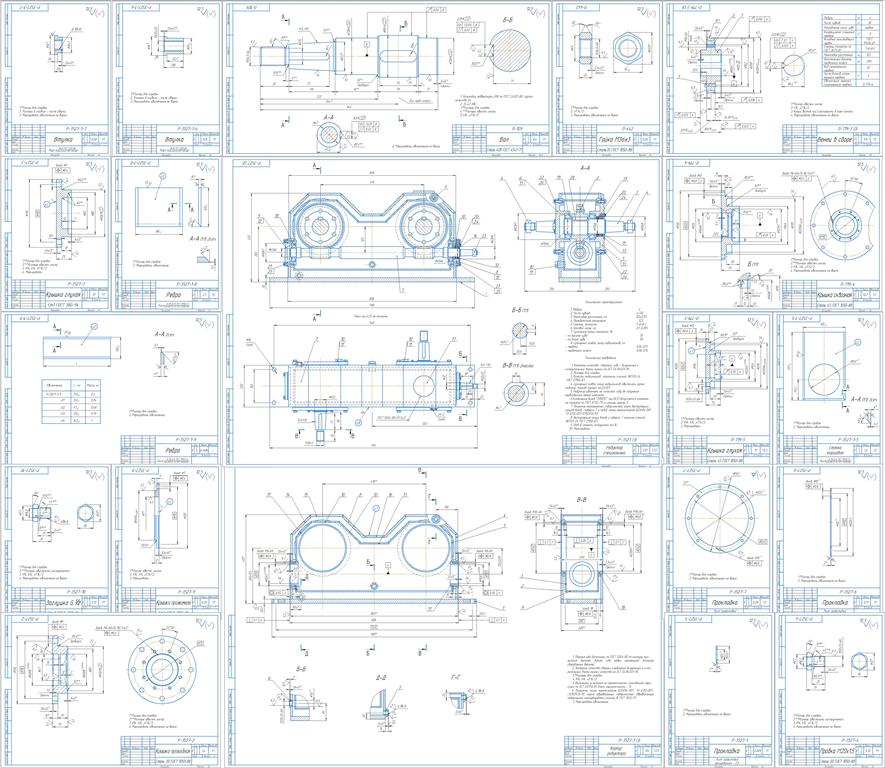

Состав: Сборочный чертёж (СБ), спецификация, деталировка.

Софт: КОМПАС-3D 16.0

Файлы:

Каталог
Промышленность
Металлургия
Редуктор специальный для вращения труб, роликопоры

Р_3527_Редуктор специальный/

Р_3527_Редуктор специальный/П_442_Гайка М36х3.cdw

Р_3527_Редуктор специальный/Р_3527_3_Крышка глухая.cdw

Р_3527_Редуктор специальный/Р_3527_20_Комплект запасных частей.cdw

Р_3527_Редуктор специальный/П_719_5_Крышка глухая.cdw

Р_3527_Редуктор специальный/Р_3527_СП_л1_Редуктор специальный.cdw

Р_3527_Редуктор специальный/Р_3527_СП_л3_Редуктор специальный.cdw

Р_3527_Редуктор специальный/Р_3527_СП_л2_Редуктор специальный.cdw

Р_3527_Редуктор специальный/П_719_3_Венец в сборе/

Р_3527_Редуктор специальный/П_719_3_Венец в сборе/П_360_1_Ступица.cdw

Р_3527_Редуктор специальный/П_719_3_Венец в сборе/П_719_3_СП_Венец в сборе.cdw

Р_3527_Редуктор специальный/П_719_3_Венец в сборе/П_719_3_СБ_Венец в сборе.cdw

Р_3527_Редуктор специальный/П_719_3_Венец в сборе/В_228123_Венец зубчатый.cdw

Р_3527_Редуктор специальный/Р_3527_10_Заглушка G12.cdw

Р_3527_Редуктор специальный/П_719_6_Червяк глухой.cdw

Р_3527_Редуктор специальный/Р_3527_7_Прокладка.cdw

Р_3527_Редуктор специальный/Р_3527_6_Прокладка.cdw

Р_3527_Редуктор специальный/Р_3527_ПС_л3_Паспорт.cdw

Р_3527_Редуктор специальный/Р_3527_8_Крышка прижимная.cdw

Р_3527_Редуктор специальный/Р_3527_5_Прокладка.cdw

Р_3527_Редуктор специальный/Р_3527_СБ_Редуктор специальный.cdw

Р_3527_Редуктор специальный/Р_3527_ВП_Ведомость покупных изделий.cdw

Р_3527_Редуктор специальный/Р_3527_2_Крышка проходная.cdw

Р_3527_Редуктор специальный/Р_3527_ПС_л5_Паспорт.cdw

Р_3527_Редуктор специальный/Р_3527_ПС_л1_Паспорт.cdw

Р_3527_Редуктор специальный/Р_3527_ПС_л4_Паспорт.cdw

Р_3527_Редуктор специальный/Р_3527_9_Крышка прижимная.cdw

Р_3527_Редуктор специальный/П_719_4_Крышка сквозная.cdw

Р_3527_Редуктор специальный/П_109_Вал.cdw

Р_3527_Редуктор специальный/Р_3527_ПС_л2_Паспорт.cdw

Р_3527_Редуктор специальный/Р_3527_4_Пробка М20х15.cdw

Р_3527_Редуктор специальный/Р_3527_1_Корпус редуктора/

Р_3527_Редуктор специальный/Р_3527_1_Корпус редуктора/Р_3527_1_9_Ребро.cdw

Р_3527_Редуктор специальный/Р_3527_1_Корпус редуктора/Р_3527_1_1_Основание.cdw

Р_3527_Редуктор специальный/Р_3527_1_Корпус редуктора/Р_3527_1_5_Стенка торцевая.cdw

Р_3527_Редуктор специальный/Р_3527_1_Корпус редуктора/Р_3527_1_6_Втулка.cdw

Р_3527_Редуктор специальный/Р_3527_1_Корпус редуктора/Р_3527_1_10_Ребро.cdw

Р_3527_Редуктор специальный/Р_3527_1_Корпус редуктора/Р_3527_1_СП_Корпус редуктора.cdw

Р_3527_Редуктор специальный/Р_3527_1_Корпус редуктора/Р_3527_1_3_Стенка боковая.cdw

Р_3527_Редуктор специальный/Р_3527_1_Корпус редуктора/Р_3527_1_2_Стенка боковая.cdw

Р_3527_Редуктор специальный/Р_3527_1_Корпус редуктора/Р_3527_1_СБ_Корпус редуктора.cdw

Р_3527_Редуктор специальный/Р_3527_1_Корпус редуктора/Р_3527_1_7_Втулка.cdw

Р_3527_Редуктор специальный/Р_3527_1_Корпус редуктора/Р_3527_1_4_Стенка торцевая.cdw

Р_3527_Редуктор специальный/Р_3527_1_Корпус редуктора/П_719_2_Фланец.cdw

Р_3527_Редуктор специальный/Р_3527_1_Корпус редуктора/Р_3527_1_8_Ребро.cdw

Р_3527_Редуктор специальный/Р_3527_1_Корпус редуктора/П_719_1_Фланец.cdw
