Редуктор цилиндрический двухступенчатый u=23.87 с раздвоенной быстроходной ступенью

Алтайский государственный технический университет им. И.И. Ползунова
Кафедра Машины и аппараты пищевых производств
Курсовой проект по дисциплине "Детали машин"
На тему "Расчет привода пластинчатого конвейера"
Барнаул 2013

В соответствии с заданием выполнить технический проект привода пластинчатого конвейера. Привод состоит из электродвигателя, соединённого с редуктором с помощью упругой муфты, цилиндрического двухступенчатого редуктора и цепной передачи, обеспечивающей передачу вращающего момента от редуктора к исполнительному механизму.
Срок службы привода составляет 5 лет при односменном режиме эксплуатации (КС=0,3). Режим работы привода уточнён графиком загрузки и не предусматривает кратковременные перегрузки. Коэффициент годового использования КГ=0,7.
Проектируемый редуктор – двухступенчатый редуктор с раздвоенной быстроходной ступенью, и предусматривает расположение входного и выходного валов с разных сторон редуктора.
В качестве основания привода в проекте используется сварная рама, закрепляемая на месте эксплуатации с помощью фундаментных болтов.
Мощность электродвигателя и частота его вращения обеспечивают заданные параметры эксплуатации цепного конвейера в установленном режиме F=8,0 кН, V=0,6 м/с.

1Техническая характеристика
1.1 Момент на тихоходном валу , Н*м-875.62
1.2 Частота вращения быстроходного вала об/мин - 1432
1.3 Передаточное число U ред -23.87, Uбыстр -5.6, U тих -4.5
1.4 Характеристика зацепления

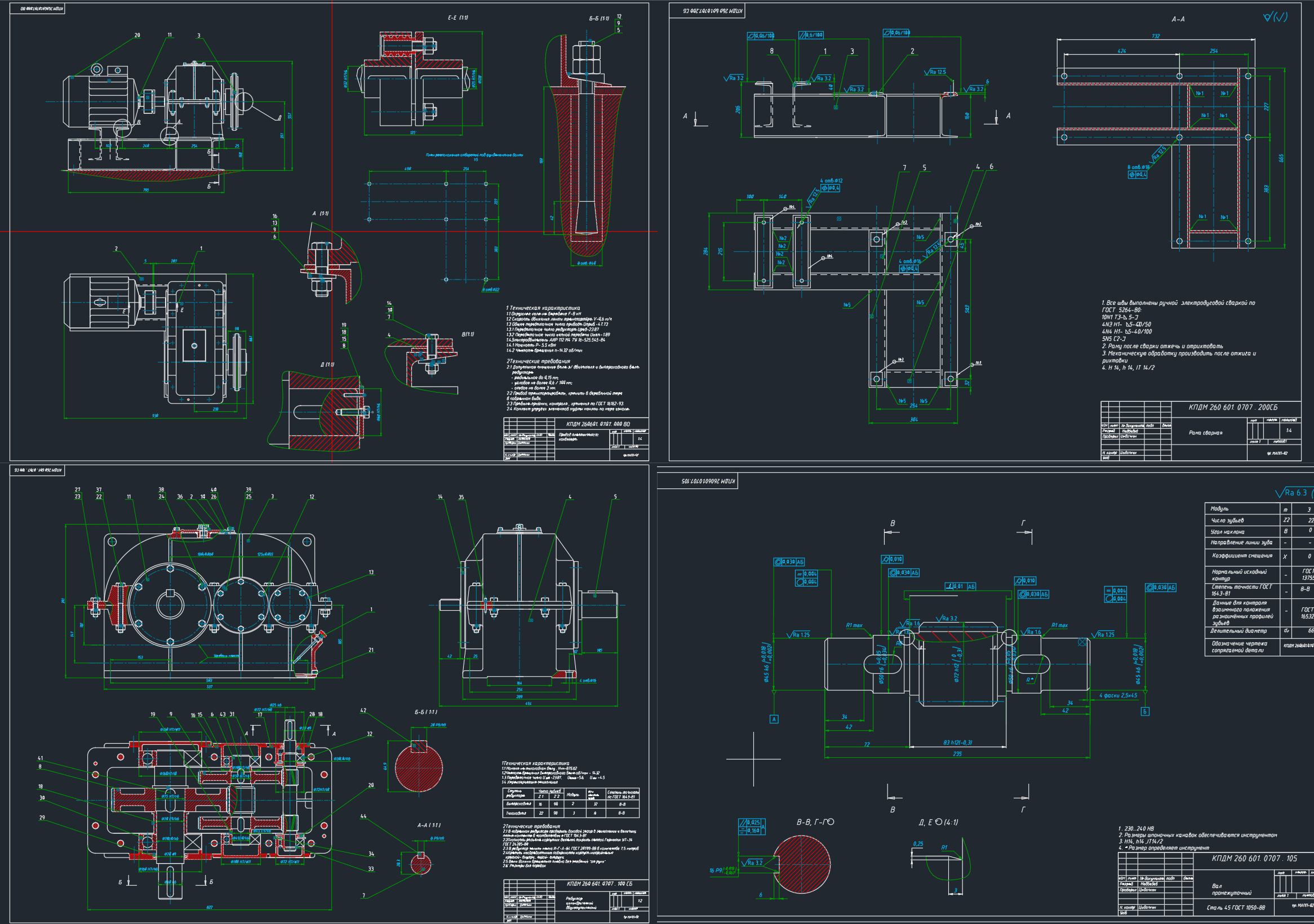

Состав: Редуктор (СБ), Привод (ВО), Промежуточный вал, Рама сварная(СБ), Пояснительная записка, Спецификация Язык документа

Софт: AutoCAD 13

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор цилиндрический двухступенчатый u=23.87 с раздвоенной быстроходной ступенью

Проектирование привода\Задание.doc
Проектирование привода\Курсовик Медведев Е.А..doc
Проектирование привода\промежуточный вал эпюры.doc
Проектирование привода\Промежуточный вал7.07.dwg
Проектирование привода\Рамка А
Проектирование привода\Рамка А
Проектирование привода\Рамка А
Проектирование привода\содержание.docx
Проектирование привода\Спец на раму.7,7doc (1).doc
Проектирование привода\Спец редуктор 7.07.doc
Проектирование привода\Специф привод7.07.doc
Проектирование привода
