Редуктор цилиндрический двухступенчатый Uобщ.=15

Белорусский национальный технический университет,
Кафедра "Детали машин"
Курсовой проект по дисциплине "Детали машин"
На тему: "Расчет и проектирование привода конвейера"
Минск 2015

В данном проекте рассматривается расчет и проектирование привода конвейера. Произведён расчет цилиндрического двухступенчатого редуктора с открытой цепной передачей.
Графическая часть содержит:

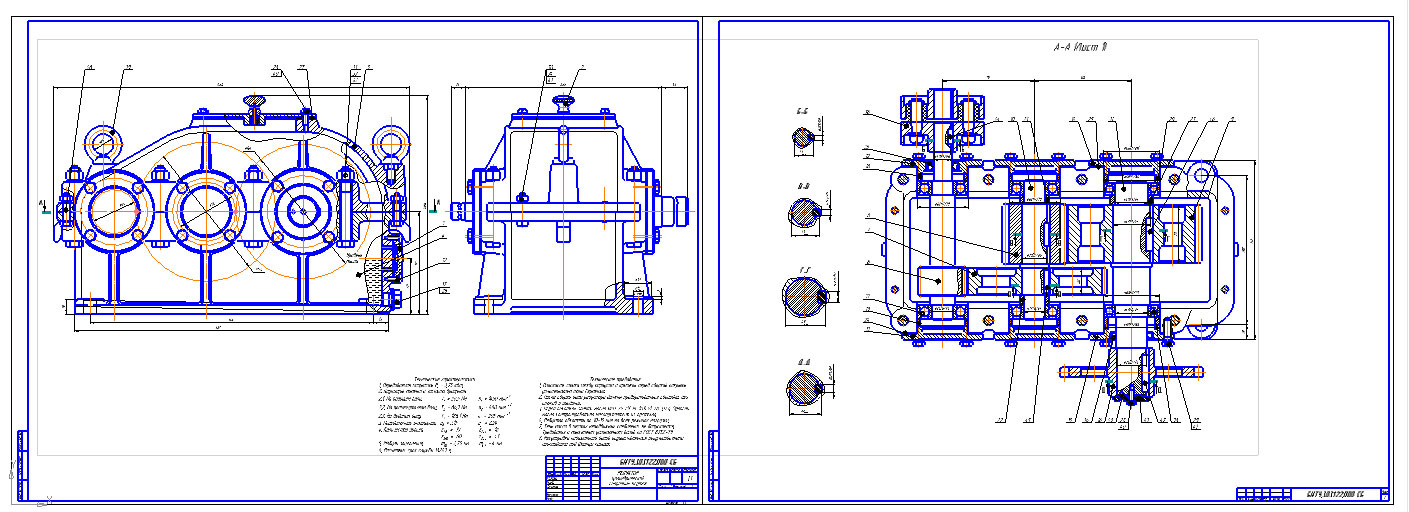

1) 2 листа формата A1 (сборочный чертеж, разрез);
2) 1 лист формата А3 графической части (Деталировка зубчатое колесо);
3) 57 страниц пояснительной записки (Все необходимые расчеты);
4) Спецификация

Технические характеристики цилиндрического двухступенчатого редуктора:
Передаваемая мощность 3,75 кВт;
Крутящий момент на выходном валу 375 Н*м;
Частота вращения ведущего вала 1450 мин;
Передаточное число (общее); 15;
Срок службы привода 182424 ч.;

Курсовой проект защищен на 10 из 10.

Состав: Редуктор цилиндрический (СБ), Разрез, Деталь (зубчатое колесо), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 14

Файлы:
Сборочный чертеж.cdw
Пояснительная записка.docx
Спецификация.spw
Деталировка ЗК.cdw
