Бета-тестирование КОМПАС-3D v19

Редуктор цилиндрический трёхступенчатый

Вятская государственная сельскохозяйственная академия, Кафедра сопротивления материалов и деталей машин, Детали машин, 2013

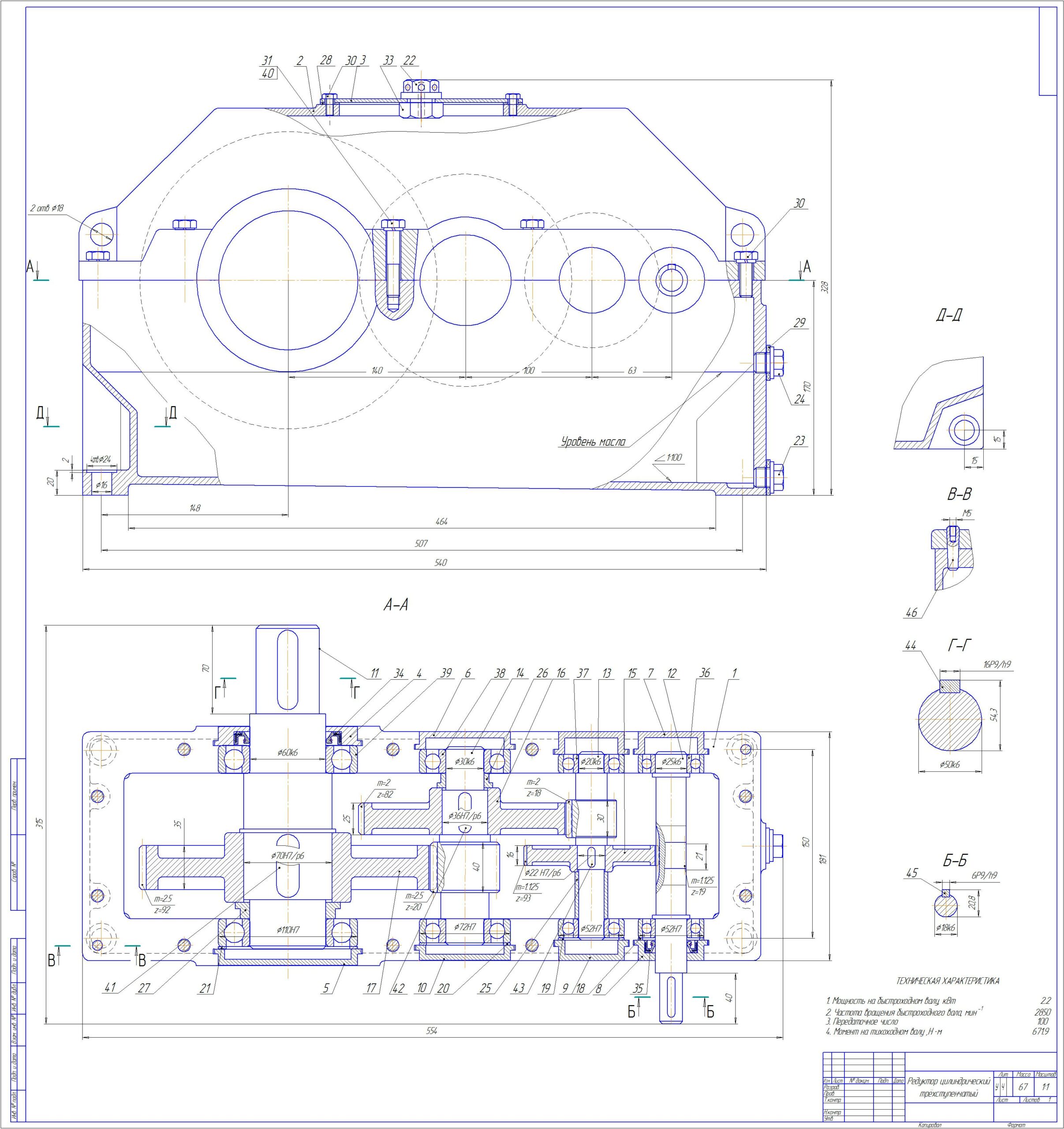

В данном курсовом проекте проектируется цилиндрический трёхступенчатый редуктор.
1. Мощность на быстроходном валу, кВт 2.2
2. Частота вращения быстроходного вала, мин 2850
3. Передаточное число 100
4. Момент на тихоходном валу ,Н ·м 671.9

Состав: Редуктор (СБ), Приводная станция, Эскиз двигателя, Деталировка (вал быстроходный, колесо зубчатое, муфта зубчатая, муфта упругая со звездочкой) Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор цилиндрический трёхступенчатый

Редектор цилиндрический трехступенчатый\Вал быстроходный.bak
Редектор цилиндрический трехступенчатый\Вал быстроходный.cdw
Редектор цилиндрический трехступенчатый\Колесо зубчатое.bak
Редектор цилиндрический трехступенчатый\Колесо зубчатое.cdw
Редектор цилиндрический трехступенчатый\Муфта зубчатая.bak
Редектор цилиндрический трехступенчатый\Муфта зубчатая.cdw
Редектор цилиндрический трехступенчатый\Муфта упругая со звездочкой.bak
Редектор цилиндрический трехступенчатый\Муфта упругая со звездочкой.cdw
Редектор цилиндрический трехступенчатый\ПЗ.doc
Редектор цилиндрический трехступенчатый\Приводная станция.bak
Редектор цилиндрический трехступенчатый\Приводная станция.cdw
Редектор цилиндрический трехступенчатый\Редектор цилиндрический трехступенчатый.bak
Редектор цилиндрический трехступенчатый\Редектор цилиндрический трехступенчатый.cdw
Редектор цилиндрический трехступенчатый\спец 1.bak
Редектор цилиндрический трехступенчатый\спец 1.cdw
Редектор цилиндрический трехступенчатый\спец 2.bak
Редектор цилиндрический трехступенчатый\спец 2.cdw
Редектор цилиндрический трехступенчатый\Спецификация 2,1.bak
Редектор цилиндрический трехступенчатый\Спецификация 2,1.cdw
Редектор цилиндрический трехступенчатый\Эскиз двигателя.bak
Редектор цилиндрический трехступенчатый\Эскиз двигателя.cdw
Редектор цилиндрический трехступенчатый
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
