Редуктор для передачи вращательного движения с одного вала на другой под углом 90 градусов
Передача крутящего момента 1:1
Крутящий момент зависит от подобранного двигателя и материалов из которых выполнены валы
Диаметр вала можно изменить, подобрав втулку
Твердотельное моделирование деталей, их сборка
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Редукторы -
- Редуктор угловой 90 градусов

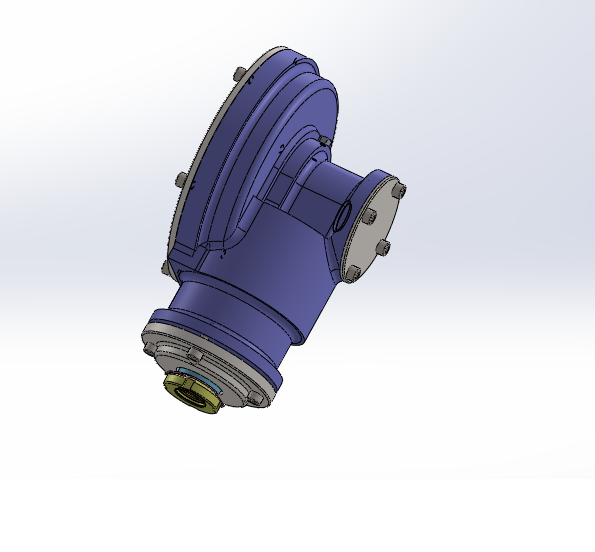

Редуктор угловой 90 градусов
0
0
207
0
0
20
Сообщить о проблеме
Автор
Кирилл Михеев
Дата
10.12.2024
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 21
Как открыть?
Отзывов пока нет
Содержимое архива
-
Втулка _ Редуктор-04.m3d
-
Втулка _ Редуктор-05.m3d
-
Втулка _ Редуктор-16.m3d
-
Гайка накидная _ Редуктор-12.m3d
-
Зубчатое колесо2.cdw
-
Зубчатое колесо3.cdw
-
Зубчатое колесо _ Редуктор-02.m3d
-
Зубчатое колесо _ Редуктор-03.m3d
-
Пластина _ Редуктор-13.m3d
-
Прокладка _ Редуктор-8.m3d
-
Прокладка _ Редуктор-15.m3d
-
Редуктор-01_Корпус.m3d
-
Редуктор _ Редуктор-СБ.a3d
-
Редуктор _ Редуктор-СБ.spw
-
Фланец _ Редуктор-6.m3d
-
Флнец _ Редуктор-07.m3d
