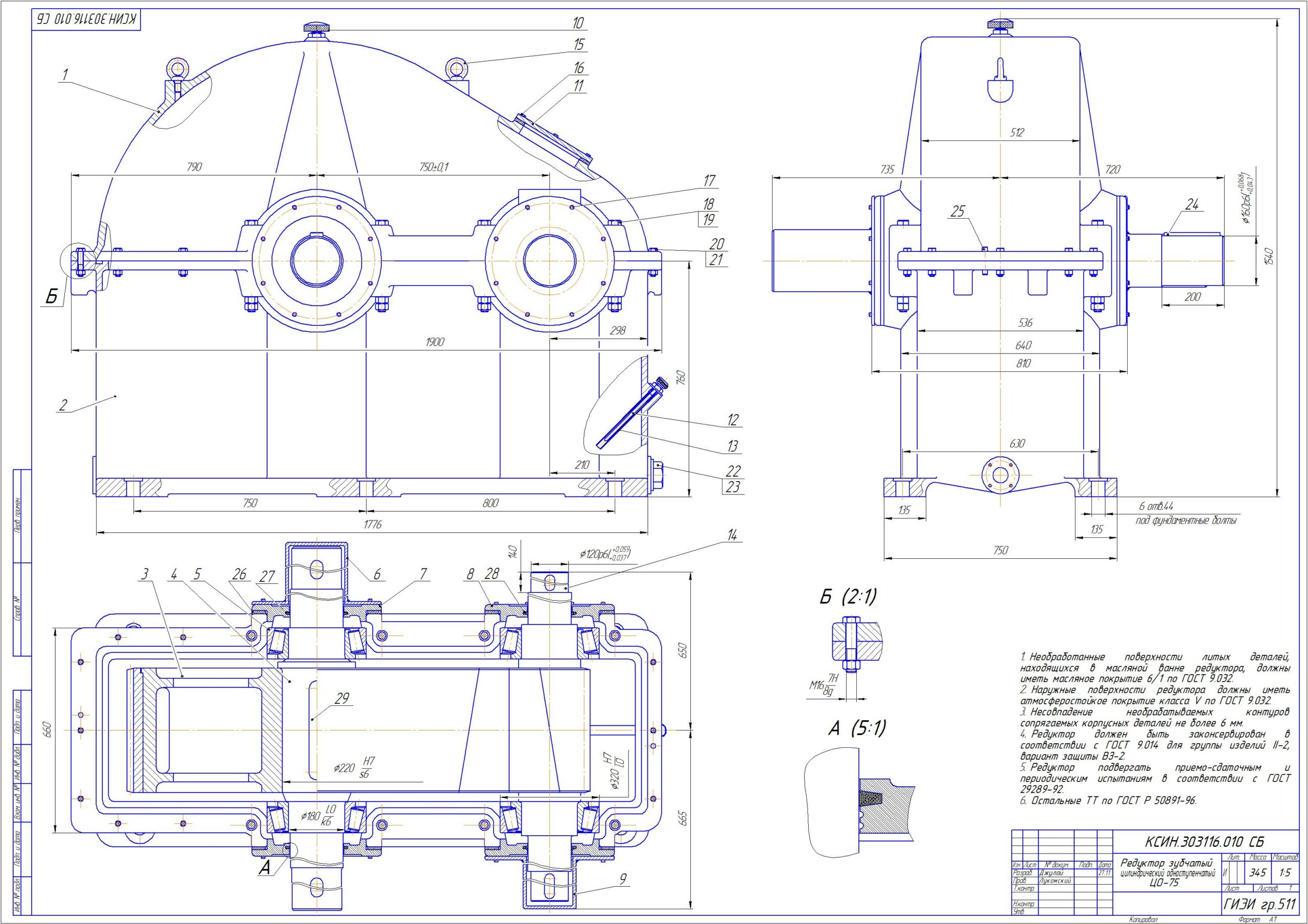

Редуктор зубчатый цилиндрический одноступенчатый ЦО-75

Ижевский государственный технический университет
КАФЕДРА СПЕЦИАЛЬНЫЕ ИНЖЕНЕРНЫЕ НАУКИ
КУРСОВАЯ РАБОТА
по дисциплине «Нормирование точности»
На тему Нормирование точности, выбор параметров качества деталей при конструкторской подготовке производства изделия «Редуктор зубчатый цилиндрический одноступенчатый ЦО-75».

Редуктор, вал и зубчатое колесо. Нормирование точности, выбор параметров качества деталей (вал: КСИН.715413.010 ПЗ, зубчатое колесо: КСИН.721435.010 ПЗ) при конструкторской подготовке производства изделия «Редуктор зубчатый цилиндрический одноступенчатый ЦО-75»: КСИН.303116.010 ПЗ: Курсовой проект / ГИЭИ, КСИНГр. ч. 9 л. ф. А3; ПЗ 39 с., 14 рис., 11 табл., 32 источников, специф. 5 л.
Объект исследования и разработки – «Редуктор зубчатый цилиндрический одноступенчатый ЦО-75».
Цель работы – детальный разбор редуктора, составных деталей: вал, зубчатое колесо.
В записке приведено описание работы редуктора зубчатого цилиндрического одноступенчатого ЦО-75. Обоснован выбор посадок соединения вал - зубчатое колесо. Рассчитаны характеристики посадки H7/s6 для этого соединения диаметром 220 мм. Рассчитаны исполнительные размеры системы калибров для соединений диаметром 220 мм с посадкой H7/s6. Определены характеристики посадок резьбового соединения М16 – 7H/8g. Для шпоночного соединения в системе вала: соединение шпонка - паз на валу N9/h9 , соединение шпонка – паз во втулке Js9/h9 - основан выбор посадок, рассчи¬таны их характеристики. Обоснован выбор посадок для колец подшипника. Для зубчатого колеса, число зубьев которого z равно 152, приведены основные его характеристики. Произведен размерный анализ точности размерной цепи вал - зубчатое колесо методом регулирования.
