Сборка редуктора Ц2У-125

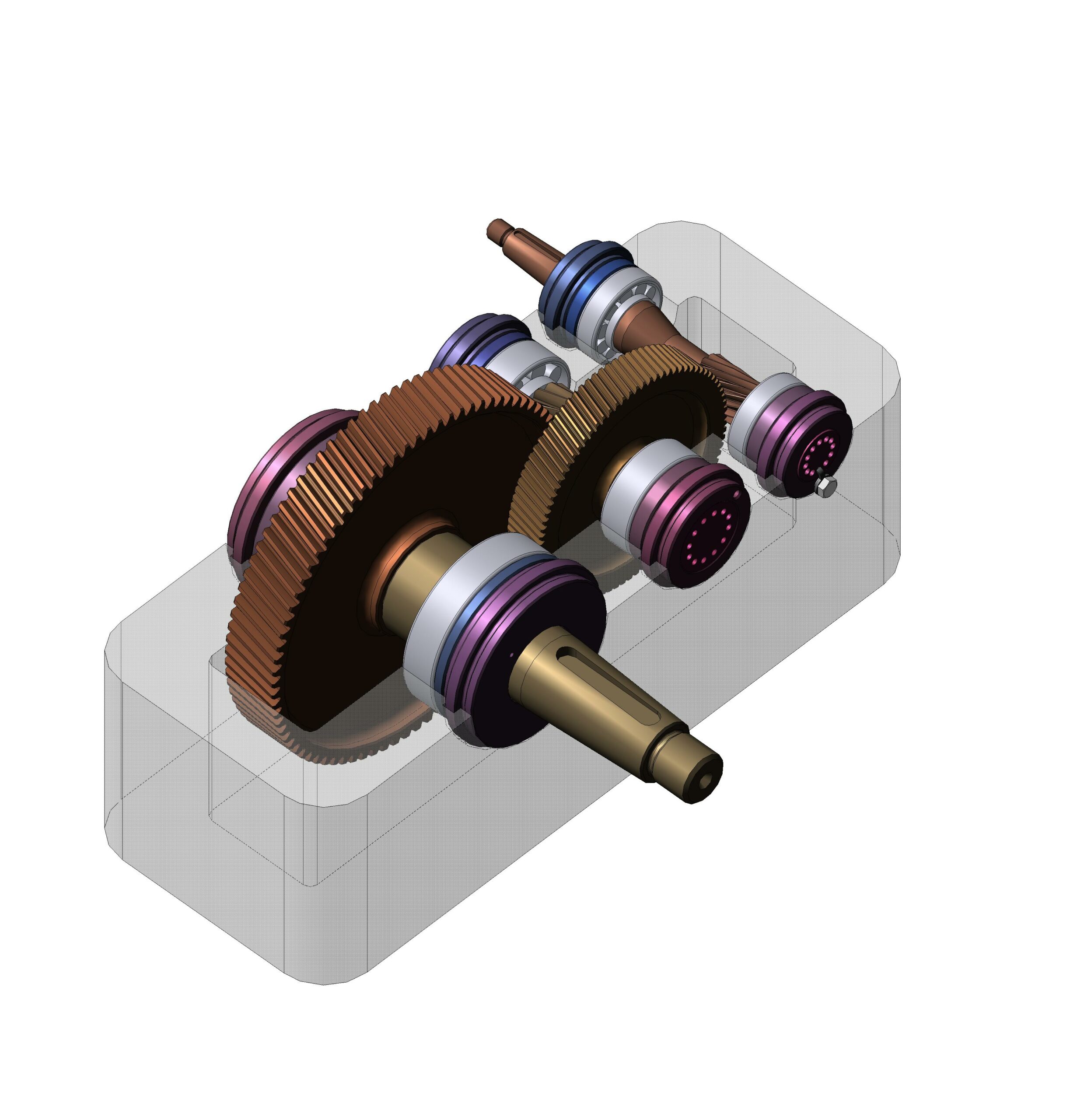

Общая сборка зубчатого цилиндрического двухступенчатого узкого горизонтального редуктора общемашиностроительного применения Ц2У-125. Корпус редуктора выполнен условно с использованием основных габаритных размеров.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D V14

Просмотр файлов
Ц2У-125\1Ц2У-125 - Кольцо(промежуточный вал).m3d
Ц2У-125\1Ц2У-125 - Кольцо.m3d
Ц2У-125\1Ц2У-125 поз.24 - Прокладка.m3d
Ц2У-125\~$У-125-11.a3~
Ц2У-125\Вал-шестерня быстроходная.m3d
Ц2У-125\Винт регулировочный(1 ступень).m3d
Ц2У-125\Винт регулировочный(2 ступень).m3d
Ц2У-125\Винт регулировочный(промежуточный вал).m3d
Ц2У-125\Ц2У-125 - Вал выходной.m3d
Ц2У-125\Ц2У-125 - Вал-шестерня(2 ступень) z=13 m=2.5.m3d
Ц2У-125\Ц2У-125 - Замок(маленький).m3d
Ц2У-125\Ц2У-125 - Замок.m3d
Ц2У-125\Ц2У-125 - Колесо зубчатое
Ц2У-125\Ц2У-125 - Колесо зубчатое(2 ступень) z=83 m=2.5.m3d
Ц2У-125\Ц2У-125 - Кольцо промежуточное.m3d
Ц2У-125\Ц2У-125 - Корпус редуктора(условно).m3d
Ц2У-125\Ц2У-125 - Крышка закладная сквозная(1 ступень).m3d
Ц2У-125\Ц2У-125 - Крышка закладная(1 ступень).m3d
Ц2У-125\Ц2У-125 - Крышка закладная(2 ступень).m3d
Ц2У-125\Ц2У-125 - Крышка закладная(2 ступень)выходной вал.m3d
Ц2У-125\Ц2У-125 - Крышка закладная(промежуточный вал).m3d
Ц2У-125\Ц2У-125 - Крышка закладная(промежуточный вал)глухая.m3d
Ц2У-125\Ц2У-125 - Шайба нажимная(1 ступень).m3d
Ц2У-125\Ц2У-125 - Шайба нажимная(2 ступень).m3d
Ц2У-125\Ц2У-125 - Шайба нажимная(промежуточный вал).m3d
Ц2У-125\Ц2У-125 поз.23 - Пробка М
Ц2У-125\Ц2У-125.a3d
Ц2У-125
