Национальный Аэрокосмический университет им. Н. Е. Жуковского "ХАИ"
Кафедра 103
Домашнее задание по дисциплине "Детали машин и основы конструирования"

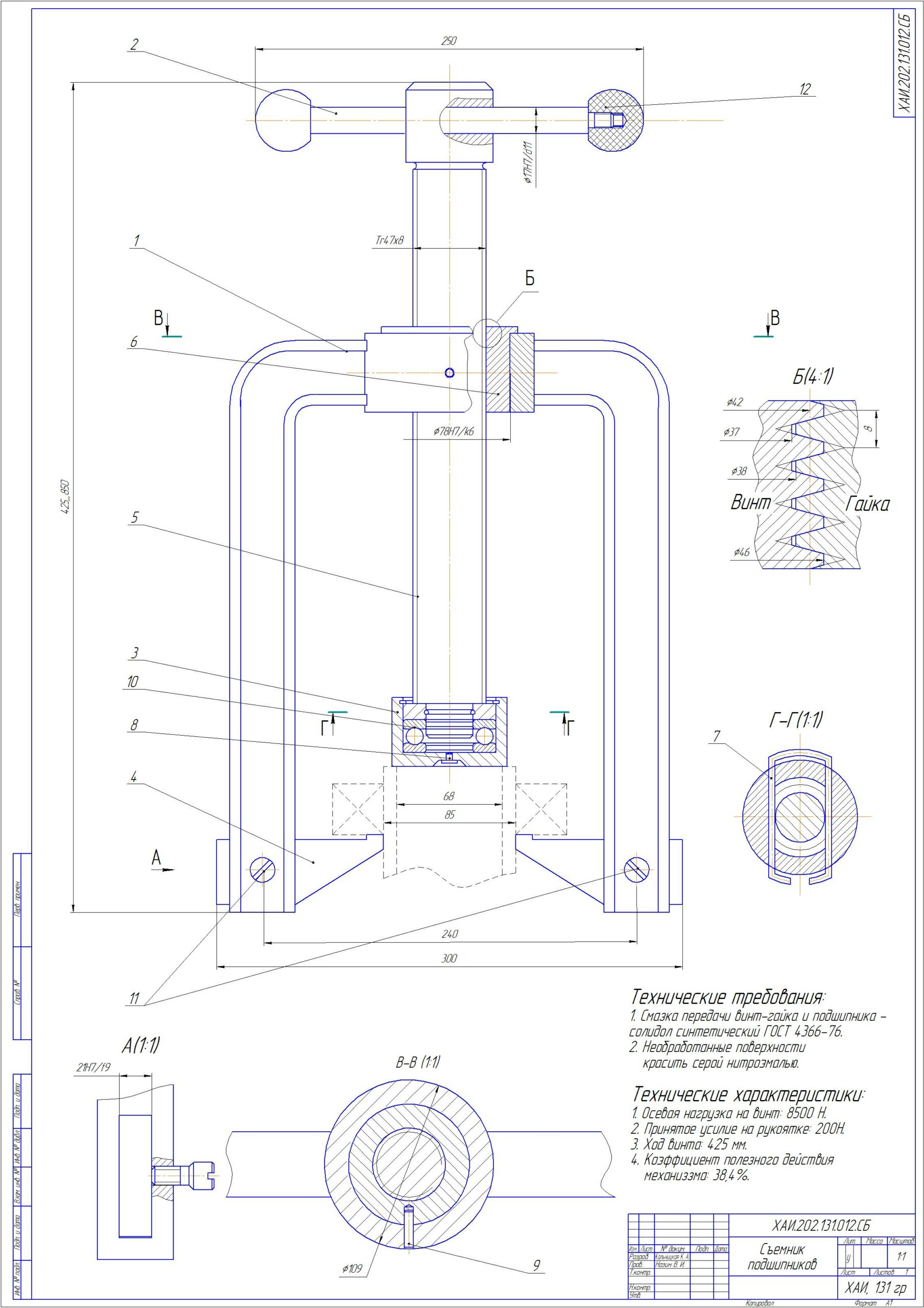

На тему: "Проектирование и расчет съемника подшипника"
Основные исходные данные разрабатываемого механизма:
• Действующая сила F=8500Н;
• Тип резьбы ГОСТ 9484-73 (трапециидальная);
• Ход винта h=5d
• A=3d
• a=3d
• d1=0,8d
• d=85
Введение
1. Расчет винта
1.1. Выбор материала
1.2. Проектировочный расчет
1.3. Конструирование опорного узла
1.4. Проверочный расчет
2. Расчет гайки
2.1. Проектировочный расчет
2.2. Проверочный расчет
2.3. Расчет заплечика
2.4. Расчет фиксирующего элемента
3. Расчет рукоятки
4. Расчет корпуса
5.Определение КПД механизма
Заключение
Список используемой литературы
