Пальчиковая муфта

Пальчиковая муфта применяемая в буровом насосе , н-р НБТ-500/750, используется как альтернатива муфте зубчатой МЗ-8 ГОСТ 5006-55
присоединительные размеры :
ф проточки 350.0 мм
межосевое расстояние ф292
крепление - фланцевое
ф упругого элемента - 50.0мм
кол-во элементов - 20
кол-во крепежных болтов - 6/8
Габаритные размеры : ф=545.0 мм L=284 (128)
Номинальный момент - 23600 н*м

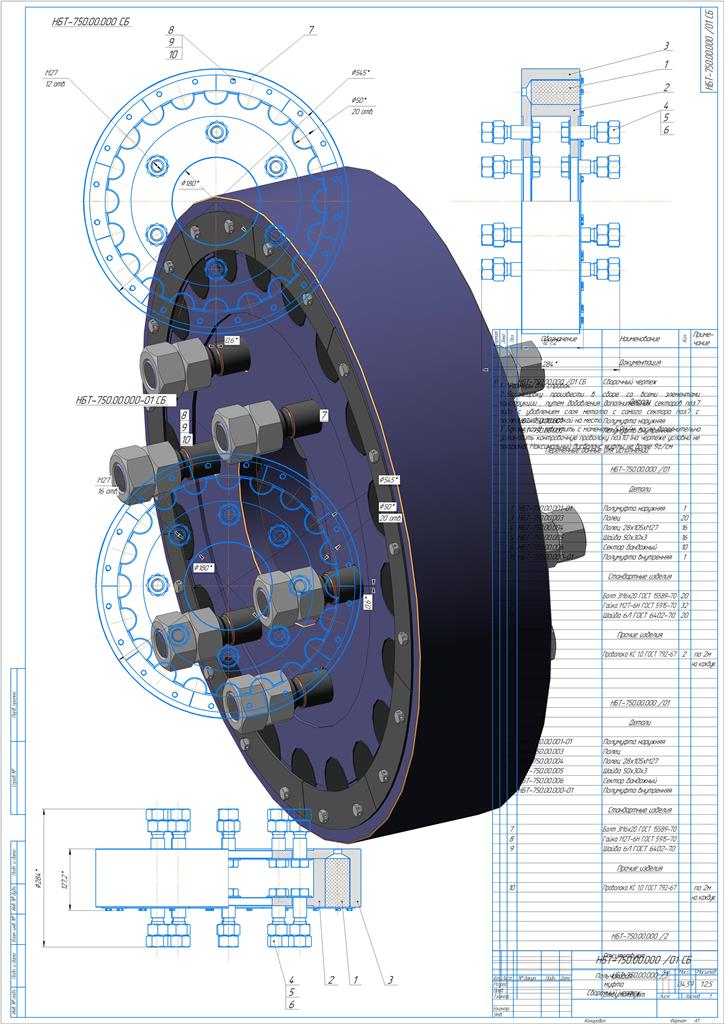

Состав: 3дмодель,деталировка ,сборочный чертеж, рабочие чертежи, спецификация на общем виде

Софт: КОМПАС-3D 16,1

Файлы:

Пальчиковая муфта _ НБТ-750.00.000 СБ/

Пальчиковая муфта _ НБТ-750.00.000 СБ/Палец 28х105хМ27 _ НБТ-750.00.004.cdw

Пальчиковая муфта _ НБТ-750.00.000 СБ/Полумуфта наружняя _ НБТ-750.00.001.m3d

Пальчиковая муфта _ НБТ-750.00.000 СБ/Палец _ НБТ-750.00.003.cdw

Пальчиковая муфта _ НБТ-750.00.000 СБ/Полумуфта внутренняя _ НБТ-750.00.002.m3d

Пальчиковая муфта _ НБТ-750.00.000 СБ/Полумуфта наружняя _ НБТ-750.00.001.cdw

Пальчиковая муфта _ НБТ-750.00.000 СБ/Пальчиковая муфта _ НБТ-750.00.000 -01 СБ.cdw

Пальчиковая муфта _ НБТ-750.00.000 СБ/Бандаж _ НБТ-750.00.006.m3d

Пальчиковая муфта _ НБТ-750.00.000 СБ/Шайба 50х30х3 _ НБТ-750.00.005.m3d

Пальчиковая муфта _ НБТ-750.00.000 СБ/Полумуфта наружняя _ НБТ-750.00.001-01.cdw

Пальчиковая муфта _ НБТ-750.00.000 СБ/Палец 28х105хМ27 _ НБТ-750.00.004.m3d

Пальчиковая муфта _ НБТ-750.00.000 СБ/Полумуфта внутренняя _ НБТ-750.00.002-01.cdw

Пальчиковая муфта _ НБТ-750.00.000 СБ/Бандаж _ НБТ-750.00.006.cdw

Пальчиковая муфта _ НБТ-750.00.000 СБ/Полумуфта внутренняя _ НБТ-750.00.001.cdw

Пальчиковая муфта _ НБТ-750.00.000 СБ/Шайба 50х30х3 _ НБТ-750.00.005.cdw

Пальчиковая муфта _ НБТ-750.00.000 СБ/Пальчиковая муфта _ НБТ-750.00.000 .spw

Пальчиковая муфта _ НБТ-750.00.000 СБ/Пальчиковая муфта _ НБТ-750.00.000 СБ.a3d

Пальчиковая муфта _ НБТ-750.00.000 СБ/Палец _ НБТ-750.00.003.m3d
