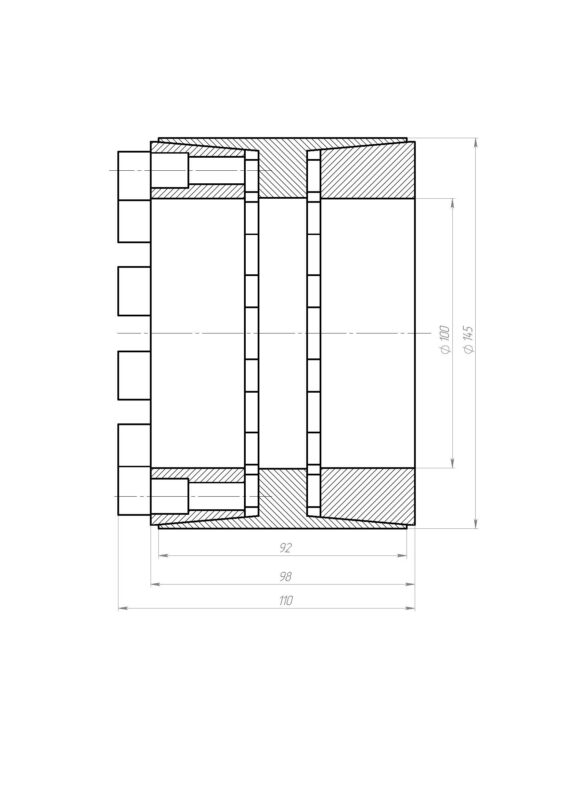

Зажимная муфта/втулка.
Предназначена для соединения без шпонки вал-ступица. Три самоцентрирующиеся конусные втулки стягиваются винтами. Соединение разборное, многократного применения.
Посадочные размеры: диаметр 100, 145 мм.
Ширина муфты 110 мм.
Масса - 6,1 кг
Передаваемый крутящий момент - 26 кНм.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Муфты -

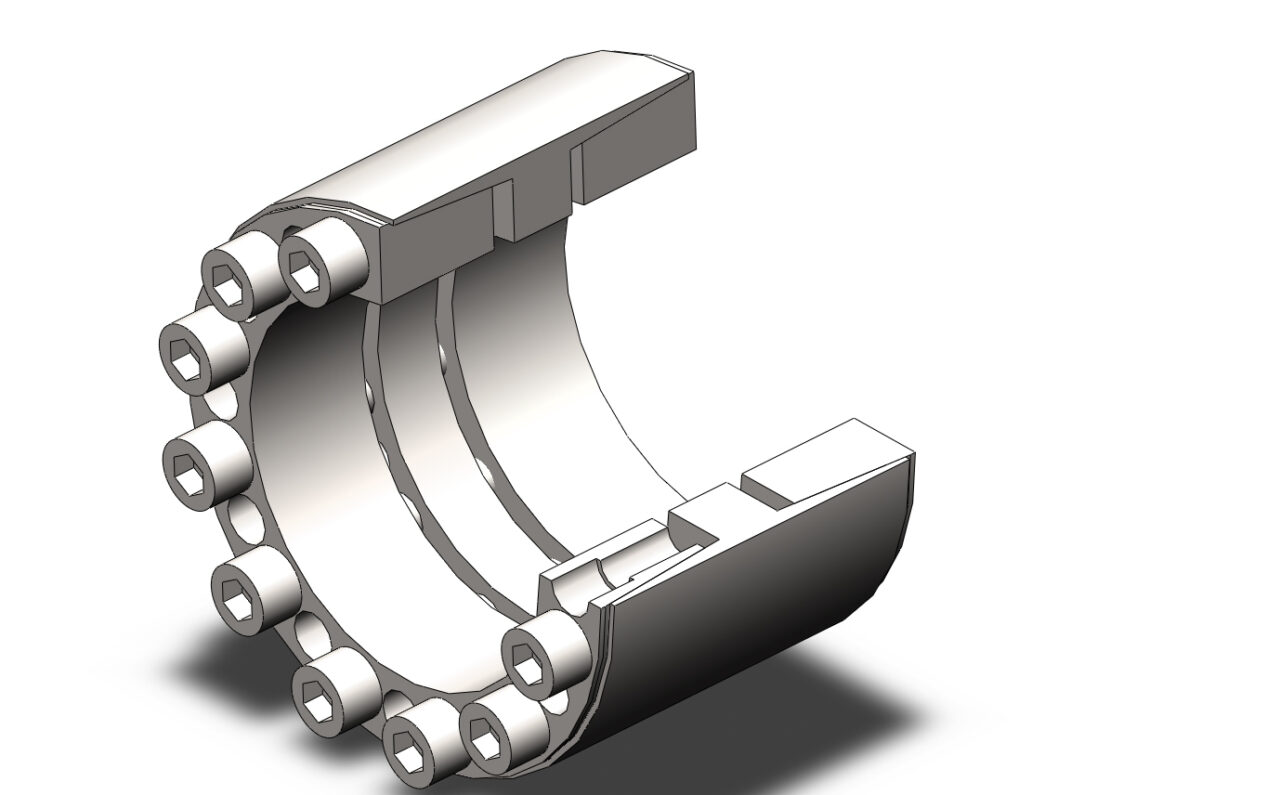

- 3D модель KTR 400 100x145 зажимная муфта
3D модель KTR 400 100x145 зажимная муфта
0
0
19
0
0
20
Сообщить о проблеме
Автор
Михаил
Инженер
Дата
14.02.2025
Язык
Русский
Состав
3D сборки без истории построения
Софт
STEP / IGES 15
Содержимое архива
-
KTR 400 100х145.DWG
-
KTR 400 100х145.igs
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
