Муфта для передачи вращательного момента. Вращение от вала передается на шлицевой вал. По шлицам вала перемещается зубчатое колесо, входя в зацепление с зубчатым венцом и сообщая вращение корпусу. Еще бонусом в архиве есть пояснительная записка по метрологи с расчетами посадок подшипника скольжения, качения, шлицевого соединения.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Муфты -
- Чертеж фрикционная муфта (СБ)

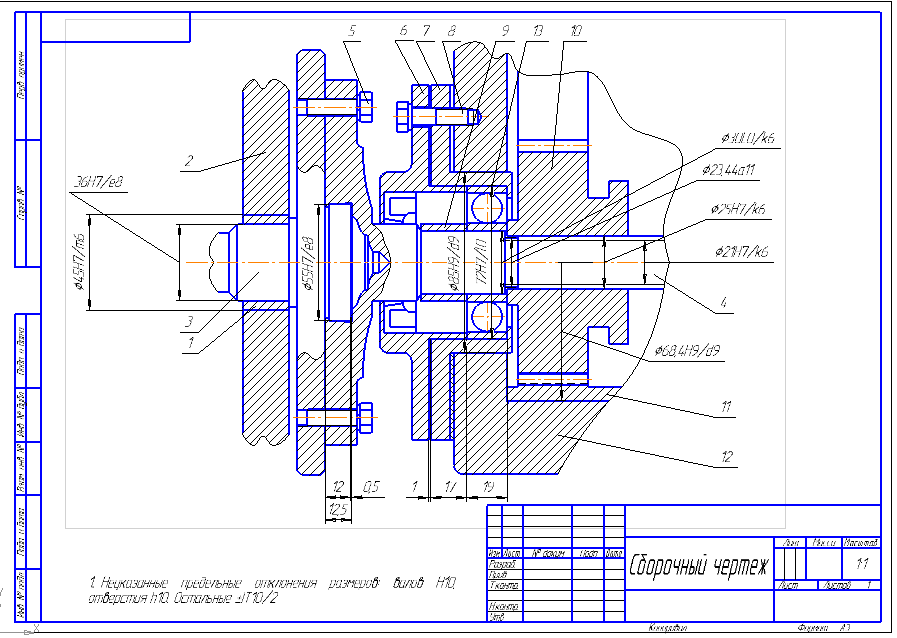

Чертеж фрикционная муфта (СБ)
0
160
8615
22
0
20
Сообщить о проблеме
Автор
Алик Газизуллин
Дата
29.06.2016
Язык
Русский
Состав
Сборочный чертеж (СБ), Спецификация
Софт
КОМПАС-3D 13
Как открыть?
Отзывов пока нет
Содержимое архива
-
Вал.cdw
-
Пояснительная записка.doc
-
Сборочный.cdw
-
Скоба.cdw
-
Спецификация.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
