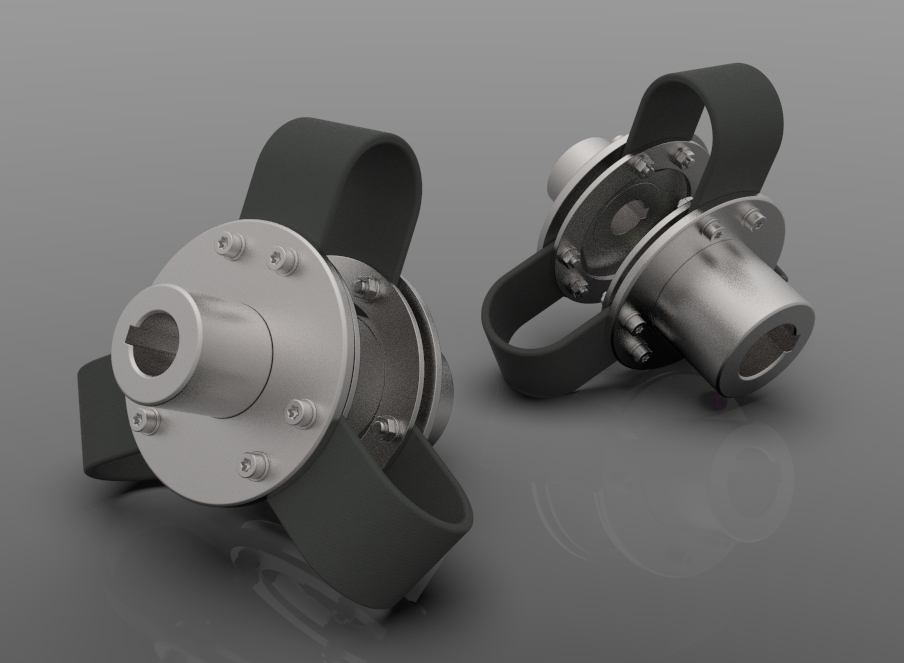

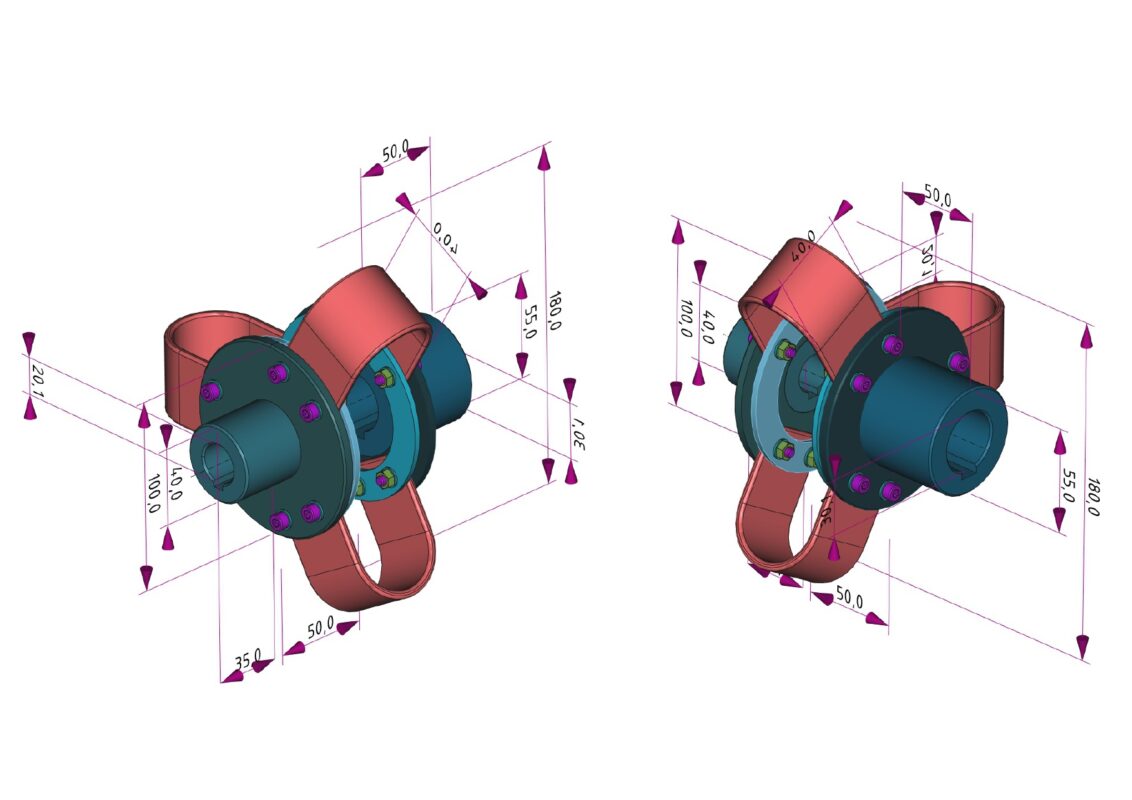

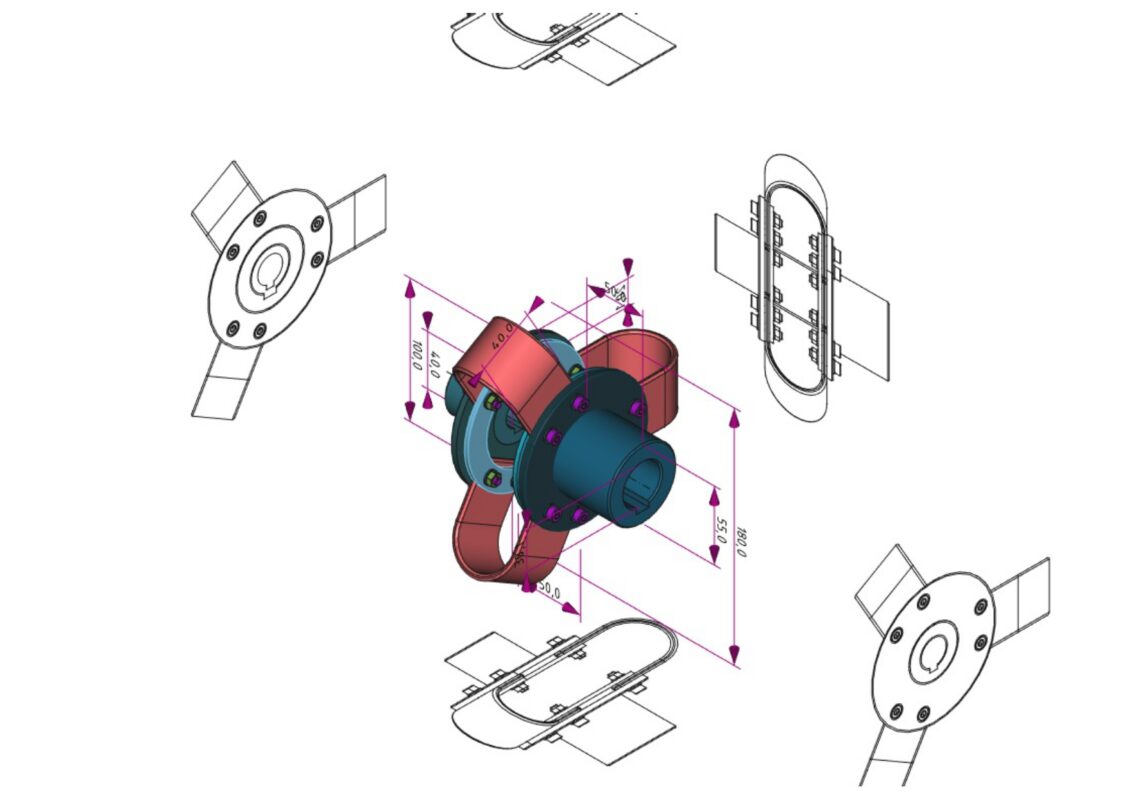

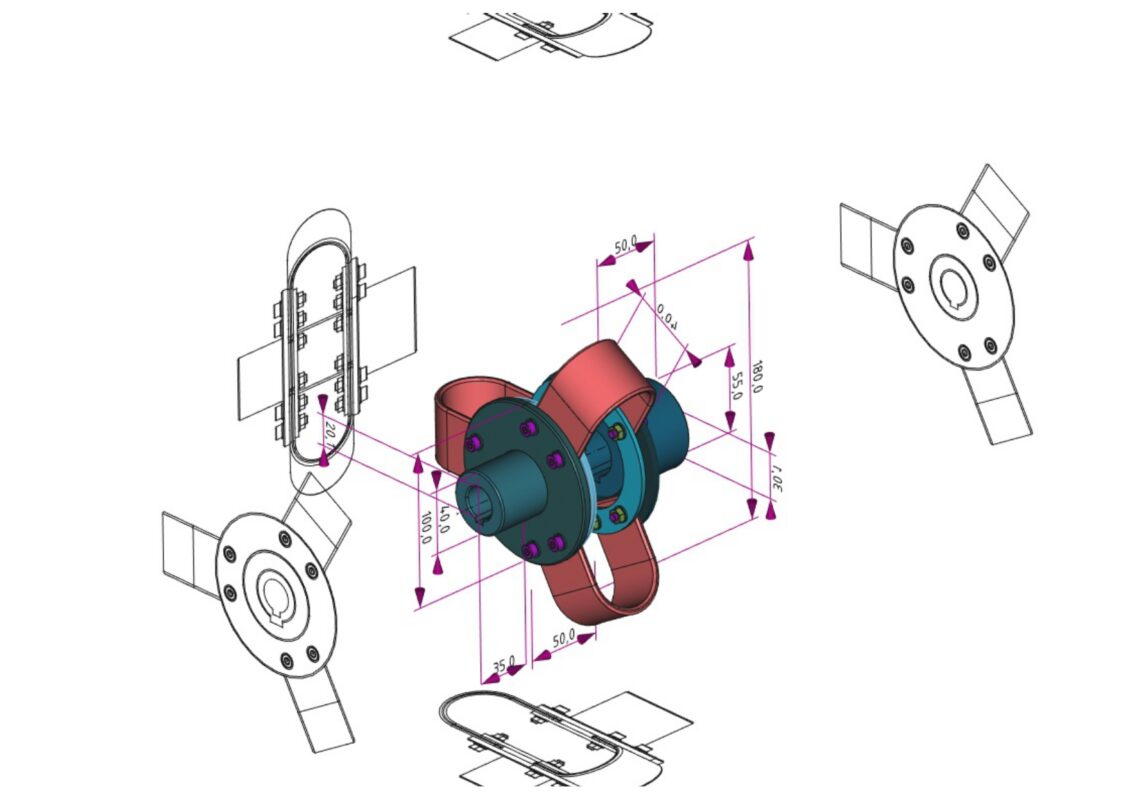

Модель лепестковой полумуфты. Была нужна подобная муфта для вибростенда. Муфта отлично работает на прекосах, гасит толчок при запуске двигателя и не предаёт вибрацию.
Эластичные элементы вырезаны из конвейерной ленты толщиной 4мм. Передает 3Кв
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Муфты -
- Лепестковая полумуфта для вибростенда
Лепестковая полумуфта для вибростенда
0
1
40
0
0
20
#3Dмоделирование
#CAD
#FreeCAD #ЛепестковаяПолумуфта
#ГибкаяМуфта
#ДеталиМашин
#ИнженерноеПроектирование
#ПередачаМомента
#ФриКАД
3D Модели
3Dмодель.
полумуфта
Сообщить о проблеме
Автор
Игорь Подройкин
Дата
30.12.2025
Язык
Русский
Состав
STEP файл -Diaphragm Coupling Half D20 D30.step; FreeCad модель - Diaphragm Coupling Half D20 D30.FCStd;
Софт
FreeCAD 1.0.1
Отзывов пока нет
Содержимое архива
-
Diaphragm Coupling Half D20 D30.FCStd
-
Diaphragm Coupling Half D20 D30.step
