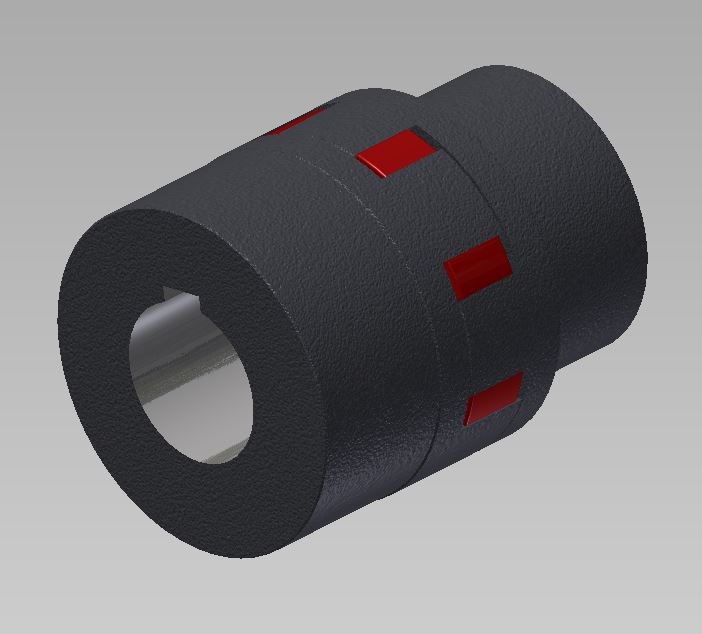

Муфта кулачковая эластичная 48/60

Муфта соединительная состоит: из двух полумуфт и одного упругого эластичного элемента (полиуретановая звездочка).
Длина муфты в сборе Н: 224 мм
Номинальный Nm 310
Максимальный диаметр соединяемого вала, полумуфта А 48 мм
Максимальный диаметр соединяемого вала, полумуфта В 60 мм
Наружный диаметр муфты De 105 мм
Данная муфта выполнена с отверстиями под вал электродвигателя 4АМ160М6 и быстроходный вал редуктора 1Ц2У-250.

Состав: 3D-модель Язык документа

Софт: Autodesk Inventor 2013

Каталог / Машиностроение и механика / Детали машин / Соединения / Муфта кулачковая эластичная 48/60

Просмотр файлов
Полумуфта В60.ipt
Звездочка48-60 красная.ipt
Муфта кулачковая 48-60.iam
Полумуфта А48.ipt
