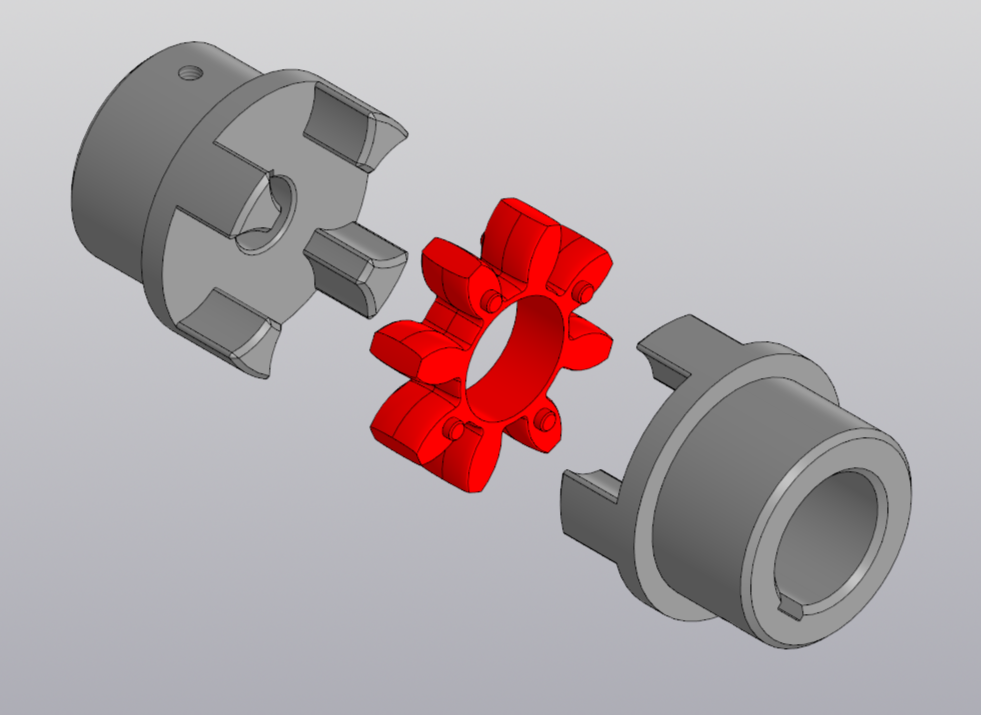

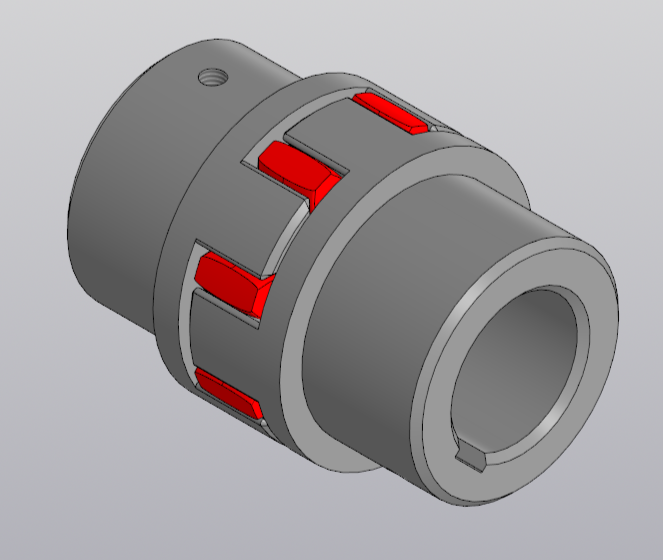

Используется для передачи крутящего момента посредством соединения валов в механизмах, чаще всего между электродвигателем и движущими элементами. Обеспечивает компенсацию небольших смещений валов, гасит крутильные колебания и позволяет передавать значительный крутящий момент;
Диаметры валов в данной муфте 22 и 40 мм.
Внешний диаметр 80 мм.
Длина в сборе 112 мм.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Муфты -
- Муфта кулачковая Rotex 38
Муфта кулачковая Rotex 38
0
2
153
3
0
20
Сообщить о проблеме
Автор
Илья
Багаев
Дата
03.06.2025
Язык
Русский
Состав
3д сборка и рабочие чертежи
Софт
КОМПАС-3D 22
Как открыть?
Отзывов пока нет
Содержимое архива
-
Муфта.a3d
-
Муфта.cdw
-
Муфта.stp
-
Полумуфта 22 мм.cdw
-
Полумуфта 22 мм.m3d
-
Полумуфта 40 мм.cdw
-
Полумуфта 40 мм.m3d
-
Упругий элемент.cdw
-
Упругий элемент.m3d
